EN UN COUP D'ŒIL :

Généralités

S'adresse à chaque personne travaillant avec ou sur le pont ou à proximité.

Pour commencer

Utilisation de ce manuel du produit

Les symboles suivants sont utilisés dans le présent manuel du produit :

1. Ceci est une instruction de travail qui vous demande d'effectuer une opération.

• Ceci est le résultat d'une action et décrit ce qui se passe sur l'appareil.

• Ceci est une énumération.

Consignes relatives au manuel du produit

Lire attentivement le manuel du produit avant de commencer le travail. Consulter et respecter aussi impérativement les autres manuels de produit consacrés aux accessoires et composants.

Conserver ensuite le manuel du produit à proximité du pont. Il doit être accessible à toute personne travaillant avec ou sur le pont.

En cas de vente ou de location du pont (ou autre type de transmission), remettre absolument le manuel du produit au nouvel utilisateur du pont.

Utilisation conforme à la destination

Le treuil à câble est conçu pour être utilisé sur un pont roulant monopoutre ou une grue vélocipède monopoutre approprié(e) pour le déplacement général de charges. Pour cela, le treuil à câble se déplace horizontalement sur une poutre en I ou une poutre à caisson soudée.

• Le treuil à câble peut se déplacer sur des poutres en I ou des poutres à caisson soudées.
• Le treuil à câble est conçu pour une alimentation du chariot de direction par chenille porte-câble ABUPowerline ou par guirlande d'alimentation ABUS.

Consignes

Le système a été construit et contrôlé conformément aux normes, réglementations et directives européennes en vigueur à la date de sa fabrication. Se référer à la déclaration de conformité et à la déclaration d'incorporation pour savoir quelles sont les dispositions qui ont servi de base lors de la construction. Ces dispositions ainsi que les règles de sécurité en vigueur doivent être également respectées pendant le montage, l'exploitation, le contrôle et la maintenance du système.

Les consignes applicables dépendent en grande partie de l'utilisation du pont et des consignes du pays d'utilisation. Vérifier et respecter les consignes et règles de sécurité du travail actuelles et applicables ! Voir également la déclaration de conformité / déclaration d'incorporation.

Garantie

• ABUS décline toute responsabilité en cas de dommages dus à une utilisation non conforme, à un manque de formation du personnel, à une exécution inadéquate du travail ou à des transformations et autres modifications non autorisées par ABUS sur le pont ou sur les composants du pont.
• Toute modification de pièces effectuée de sa propre initiative, toute utilisation de pièces de rechange autres que celles fournies par ABUS ainsi que tout montage, usage ou entretien du pont ou des composants du pont effectué de manière différente de celle décrite dans ce manuel du produit entraînent la perte de la garantie.
• Le pont ou les composants du pont ne peuvent être utilisés en toute sécurité que si les pièces de rechange utilisées sont des pièces originales fournies par ABUS.

Le treuil à câble

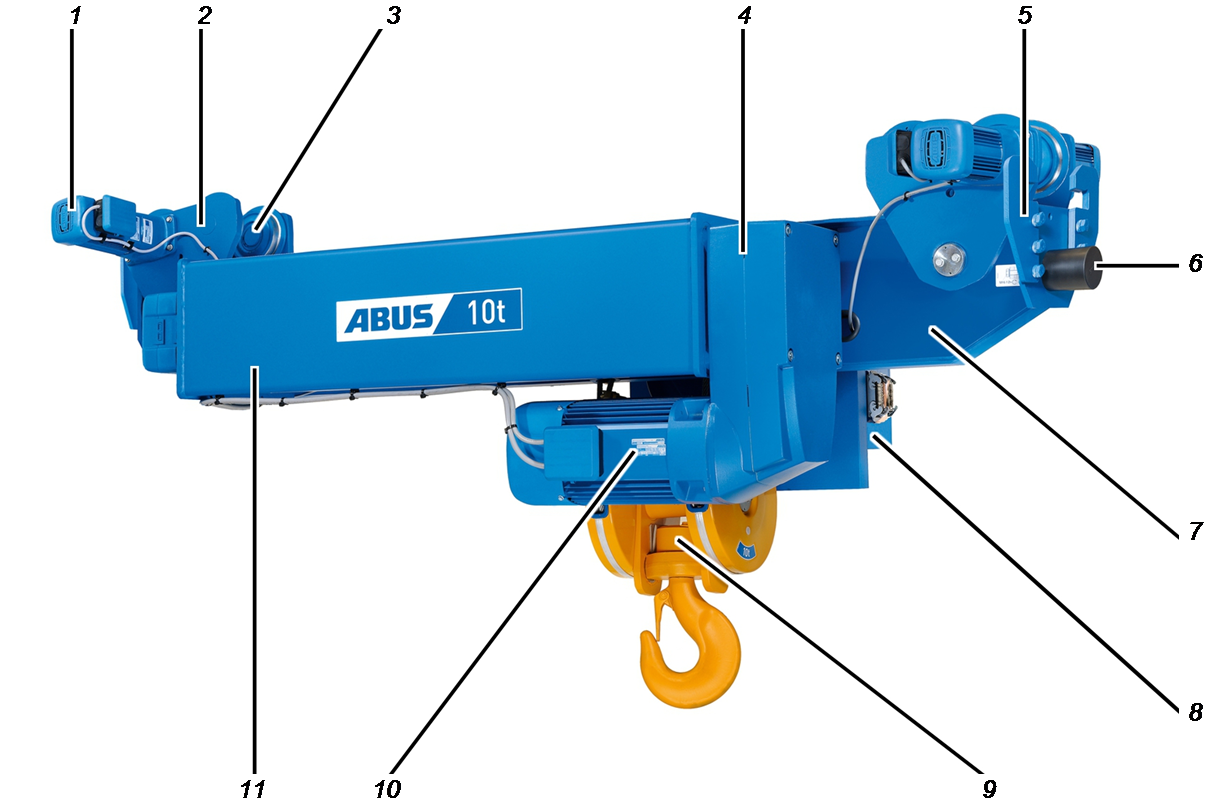

Description de l'appareil Chariot-treuil suspendu (U)

• 1 : Motoréducteur du chariot de direction
• 2 : Châssis latéral
• 3 : Chariot de translation du chariot de direction
• 4 : Réducteur de levage
• 5 : Protection anti-soulèvement

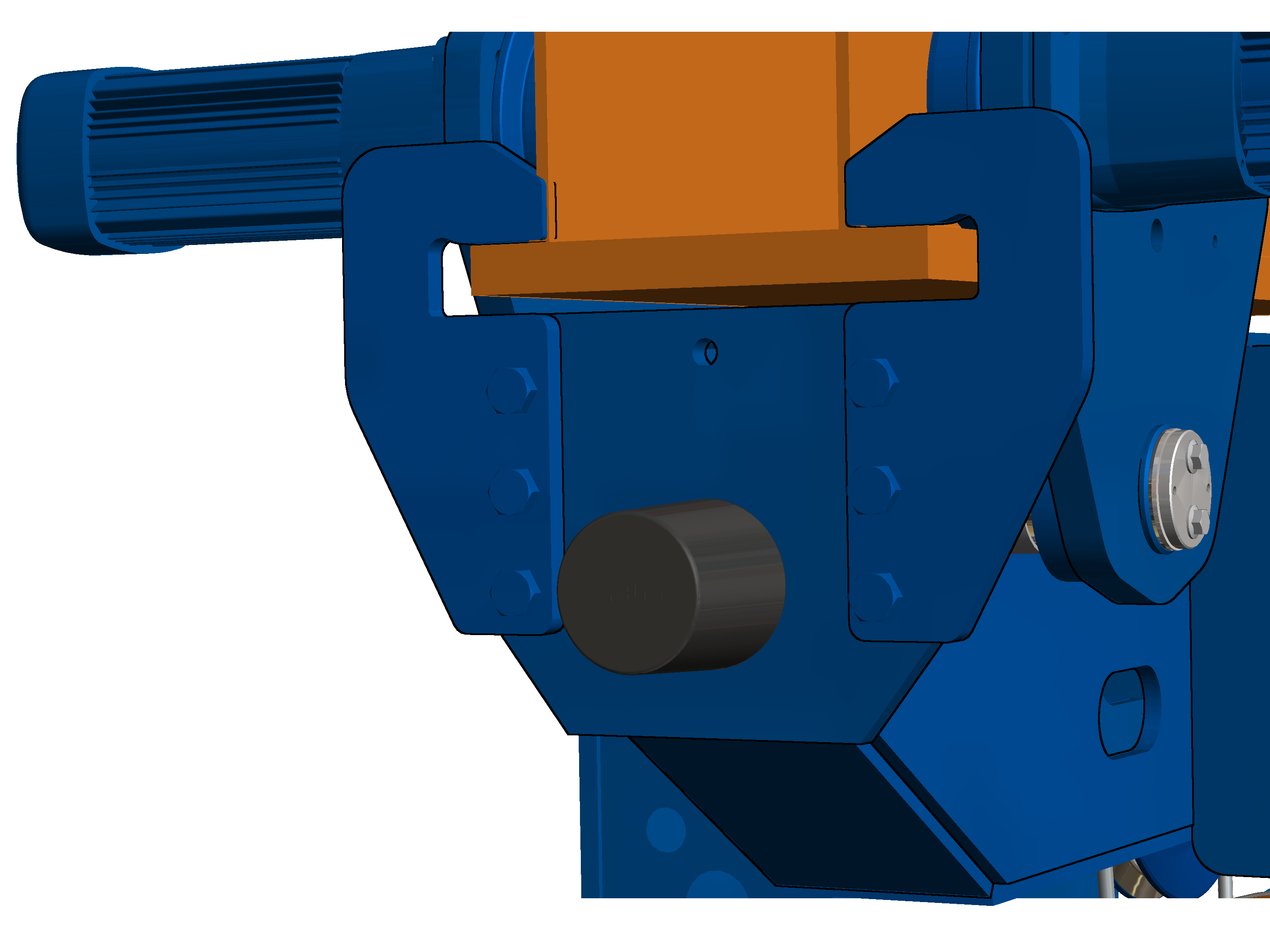

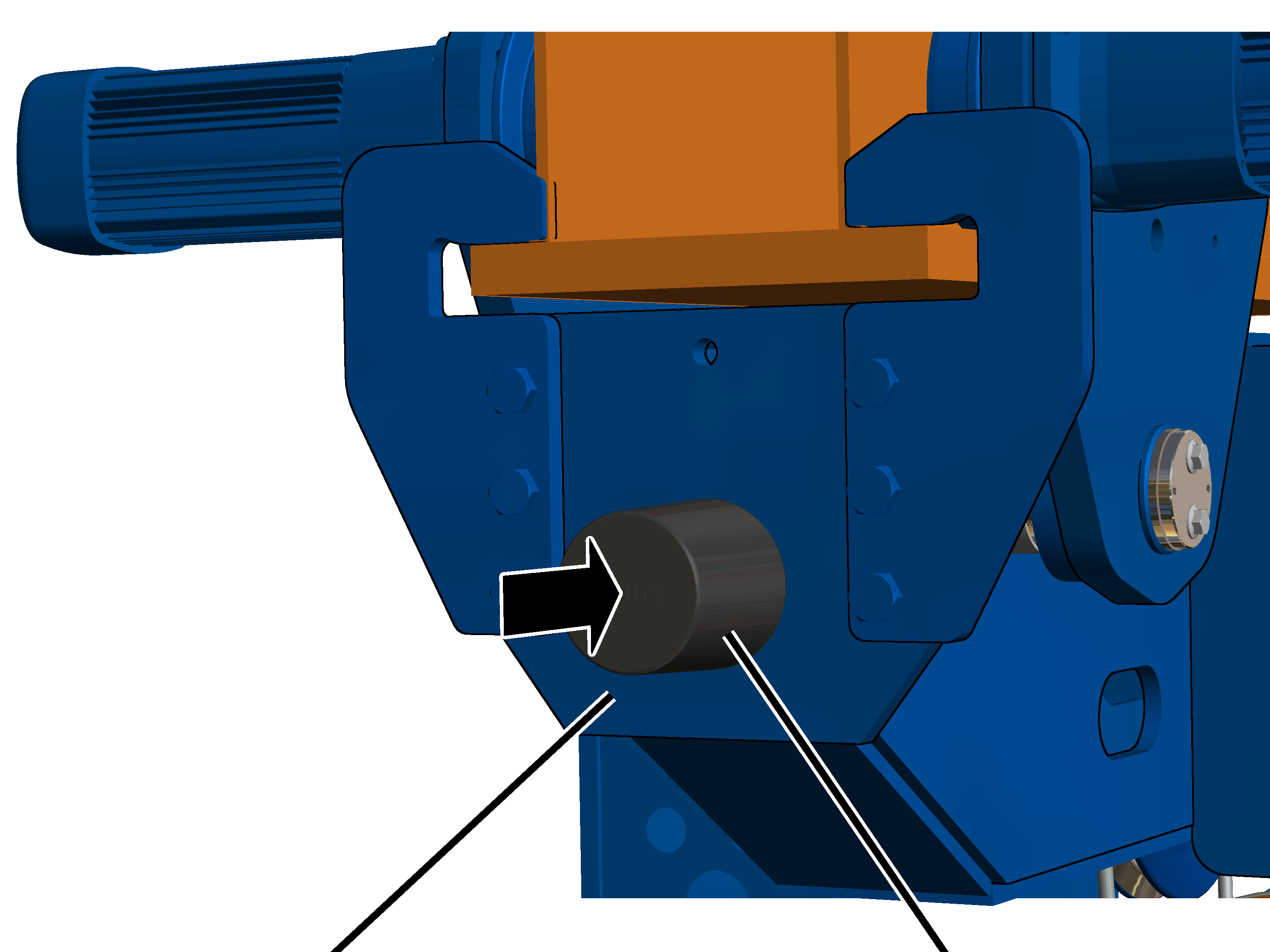

• 6 : Tampon de sécurité
• 7 : Châssis du chariot de direction
• 8 : Côté contrepoids avec coffret électrique
• 9 : Moufle inférieur et crochet de levage
• 10 : Moteur de levage
• 11 : Côté tambour

Caractéristiques

Le chariot-treuil suspendu (U) :

• Le chariot de translation du chariot de direction longe la semelle inférieure de la poutre principale et est préréglé sur différentes largeurs de l'aile. La largeur de l'aile ne peut être que légèrement modifiée (de quelques mm).

• Le treuil à câble dispose de huit galets sur lesquels l'ensemble de la charge est répartie. Cela permet d'obtenir une capacité plus élevée que dans le cas d'un pont roulant monopoutre de faible portée.
• Le treuil à câble dispose de quatre galets entraînés et quatre galets non entraînés.

• Le coffret électrique est installé du côté opposé du motoréducteur du dispositif de levage et sert de contrepoids.

• Le treuil à câble couvre une plage de capacité de charge de 6,3 t à 25 t.

Le motoréducteur du chariot de direction :

• Les motoréducteurs sont des moteurs triphasés à pôles commutables et à réducteur et frein électromagnétique.
• Les motoréducteurs ont une vitesse de translation lente et une vitesse de translation rapide. Le rapport entre ces deux vitesses est de 1/4.
• Le réducteur du motoréducteur est un réducteur planétaire ne nécessitant pas d'entretien, à deux ou trois étages.

Le motoréducteur du dispositif de levage avec moteur de levage à pôles commutables :

• Le motoréducteur du dispositif de levage est entraîné par un moteur de levage à pôles 2/12 et pôles commutables avec réducteur.
• Le moteur de levage dispose d'un frein à pression de ressort à actionnement électromagnétique.
• Le motoréducteur du dispositif de levage dispose d'une vitesse de levage lente et d'une vitesse de levage rapide. Le rapport entre les deux vitesses de levage est de 1/6.
• Il est possible de séparer rapidement (et directement sur le motoréducteur) le motoréducteur du reste de l'équipement électrique grâce aux connecteurs enfichables qui se trouvent dans le boîtier du connecteur.
• Le réducteur de levage a un engrenage à plusieurs étages et denture hélicoïdale logé dans un boîtier en métal léger. Les roues dentées tournent dans un bain d'huile fermé et sont ainsi lubrifiées pendant toute la durée de vie.
• Pour plus de détails sur le motoréducteur du dispositif de levage à pôles commutables, voir le manuel du produit « Motoréducteur de dispositif de levage ABUS modulaire à pôles commutables pour treuils à câble ».

Le mécanisme de levage :

• Le câble du mécanisme de levage est un câble spécial à force de rupture très élevée. Il atteint une durée de vie nettement plus longue qu'un câble en acier normal.
• Le guidage du câble garantit un déroulement et un enroulement parfaits du câble sur le tambour à câble. Il est en matière plastique résistant à l'usure et adapté au glissement.

Caractéristiques techniques

Conditions ambiantes pour le fonctionnement :

Émissions sonores :

Le niveau de pression acoustique LP indiqué dans le tableau est le niveau mesuré à 4 m de distance du treuil à câble. Le niveau de puissance acoustique LW permet de calculer le niveau de pression acoustique à n'importe quelle distance.

Transport du treuil à câble sur un camion

Uniquement si le treuil à câble n'est pas monté

Respecter entre autres les consignes suivantes :

1. Attacher toutes les pièces et tous les câbles non fixés.
2. Fixer la charge conformément aux prescriptions locales.
3. Fixer le treuil à câble à l'aide d'accessoires d'accrochage de charge appropriés.
4. Sécuriser le crochet de levage afin qu'il ne risque pas de glisser lors du transport.

1. Le câble est bien maintenu sur le tambour à câble par le guidage du câble. De cette façon, le câble ne risque pas de former des boucles sur le tambour à câble ou d'être plié.

Remarque

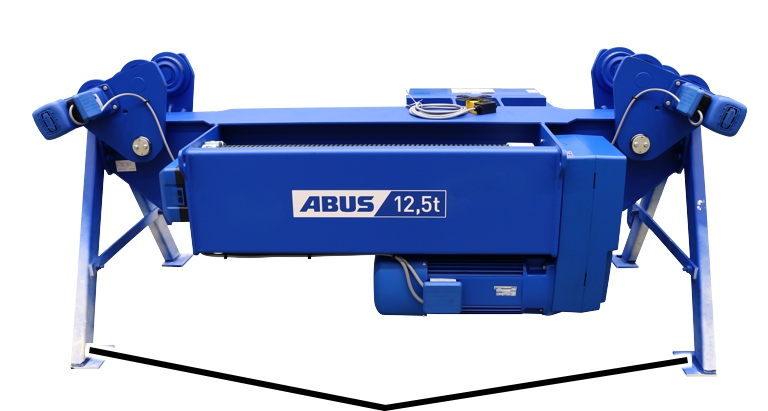

Les supports de transport ne doivent être retirés que lorsque le treuil à câble est accroché et fixé.

Charger et décharger le treuil à câble

Uniquement si le treuil à câble n'est pas monté

Respecter entre autres les consignes suivantes :

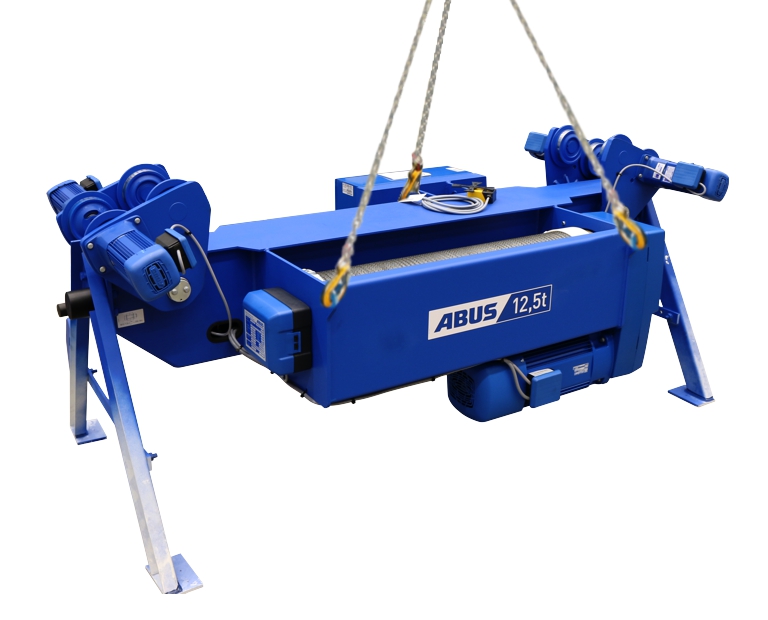

Soulever le treuil à câble avec une grue

1. Utiliser des accessoires d'accrochage de charge appropriés et disposant de crochets de levage.
2. Accrocher les crochets de levage aux œillets de suspension du treuil à câble.
3. Respecter les règles de sécurité du travail et soulever le treuil à câble.

Déposer le treuil à câble

1. Déposer le treuil à câble sur les supports de transport.
2. Ne pas endommager le moufle inférieur lors de la pose.

Élimination du treuil à câble

Pour l'élimination du treuil à câble :

1. Démonter le treuil à câble autant que possible.
2. Observer les prescriptions locales pour l'élimination et le recyclage.
3. Éliminer les pièces détachées dans le respect de l'environnement par tri sélectif des matériaux :

• Éliminer l'huile et la graisse des réducteurs en tant que lubrifiants.
• Éliminer les garnitures de frein en tant que déchets spéciaux constitués de multiples composants.
• Éliminer les composants électroniques en tant que déchets électroniques.
• Éliminer les câbles, les connecteurs enfichables et les boîtes à boutons en tant que déchets électroniques.
• Mettre à la ferraille le châssis du chariot de direction, le tambour à câble, les poulies de renvoi, le câble et autres pièces métalliques.
• Éliminer le couvercle et la partie inférieure du boîtier de la commande en tant que déchets en matière plastique.
• Éliminer les pièces du treuil à câble peintes a posteriori conformément aux prescriptions du fabricant de peinture.

Montage et raccordement

S'adresse à chaque personne travaillant sur le pont avant son utilisation.

L'exploitant du pont est responsable de la sélection et de la qualification correcte du personnel de mise en service.

Exemples de personnes qualifiées :

• Personnes possédant de larges connaissances acquises dans le cadre d'une formation professionnelle dans le domaine du génie mécanique et électrique des ponts.
• Personnes disposant d'une expérience suffisante en matière d'utilisation, de montage et de maintenance des ponts.
• Personnes disposant d'une connaissance approfondie des règles techniques ainsi que des directives et consignes de sécurité en vigueur dans le pays concerné.
• Personnes suivant régulièrement les cours de formation dispensés par ABUS.

ABUS décline toute responsabilité en cas de dommages dus à des mises en service inadéquates et à leur réalisation par des personnes non qualifiées.

ABUS recommande de confier la mise en service aux équipes de montage ABUS.

Contrôle des conditions requises

Les conditions préalables suivantes doivent être réunies afin de permettre le montage du treuil à câble.

Les points suivants doivent entre autres avoir été définis dans le cadre de la procédure d'approbation technique :

• La poutre à caisson soudée ou la poutre en I sur laquelle le treuil à câble se déplace doit correspondre à la feuille de dimensions et la fiche technique fournies.
• Les dimensions de montage ainsi que la tension secteur et la tension de service doivent être vérifiées conformément à la feuille de dimensions et à la fiche technique.
• La poutre à caisson soudée ou la poutre en I, sur laquelle le treuil à câble se déplace, doit comporter une semelle inférieure droite ou une aile parallèle.
• Sur chaque côté, la dimension entre les ailes des galets ne doit pas dépasser de plus de 2 mm la largeur mesurée de l'aile inférieure.
• La surface de roulement du galet, sur laquelle les galets du treuil à câble se déplacent, doit être exempte de peinture ou d'autres revêtements.

• L'alimentation du chariot de direction doit être réalisée par chenille porte-câble ABUPowerline ou par guirlande d'alimentation ABUS.

Montage du treuil à câble sur la poutre principale

Si le treuil à câble n'est pas encore monté, poursuivre ici. Sinon, ignorer cette section.

Uniquement si la connexion de la poutre principale est ouverte

Si la connexion de la poutre principale n'est pas fermée, le treuil à câble peut être poussé sur la semelle inférieure.

La description ci-après vous montre le montage sur une poutre principale formée par une poutre à caisson. Le montage sur une poutre en I ne diffère pas de manière significative.

Poutre principale

1. Tourner le treuil à câble de manière à ce que le côté contrepoids soit dirigé vers l'alimentation électrique.

1. Respecter les règles de sécurité du travail et soulever le treuil à câble.
2. Pousser le treuil à câble sur la connexion de la poutre principale en partant du côté ouvert et le poser avec les galets.

Uniquement si la connexion de la poutre principale est fermée

La description ci-après vous montre le montage sur une poutre principale formée par une poutre à caisson. Le montage sur une poutre en I ne diffère pas de manière significative.

Démontage de motoréducteurs

Pour faciliter le montage, deux des quatre motoréducteurs placés sur les châssis latéraux, côté tambour du treuil à câble, doivent être démontés.

Sur les deux chariots de translation côté tambour :

Vis à côtesMotoréducteur

1. Dévisser les 4 vis à côtes du motoréducteur.

Châssis latéralMotoréducteur

1. Retirer le motoréducteur du châssis latéral.

Détacher les châssis latéraux

Pour pouvoir monter le treuil à câble sur la poutre principale, il est nécessaire de pousser vers l'extérieur les châssis latéraux sur les boulons de palier.

Sur les deux chariots de translation côté tambour :

Châssis latéral

1. Dévisser les 2 vis à côtes M10x20 du couvercle.
2. Retirer le couvercle du boulon de palier.

1. Pousser vers l'extérieur le châssis latéral sur le boulon de palier.

Le treuil à câble doit être écarté de manière à ce que la distance entre les galets soit plus large que la semelle inférieure.

Montage du treuil à câble sur la poutre principale

Poutre principale

1. Soulever le treuil à câble en dessous de la poutre principale, par exemple avec un élévateur à fourche.

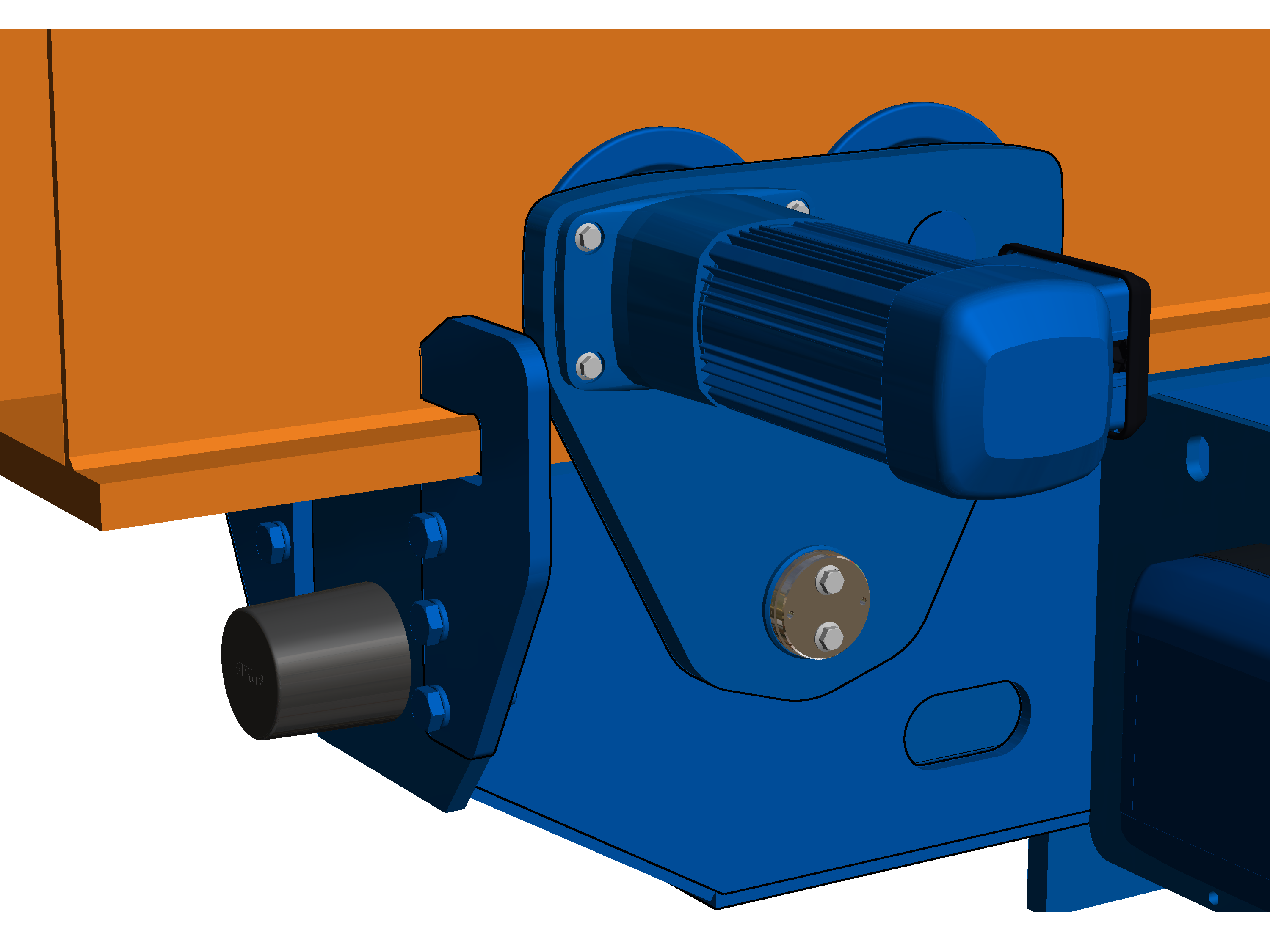

Sur les deux chariots de translation côté contrepoids :

GaletPoutre principale

1. Tourner le treuil à câble de manière à ce que le côté contrepoids soit dirigé vers l'alimentation électrique.
2. Sur le châssis latéral avec motoréducteur, pousser les galets sur la poutre principale.

La surface de roulement des galets doit entièrement reposer sur la semelle inférieure !

Sur les deux chariots de translation côté tambour :

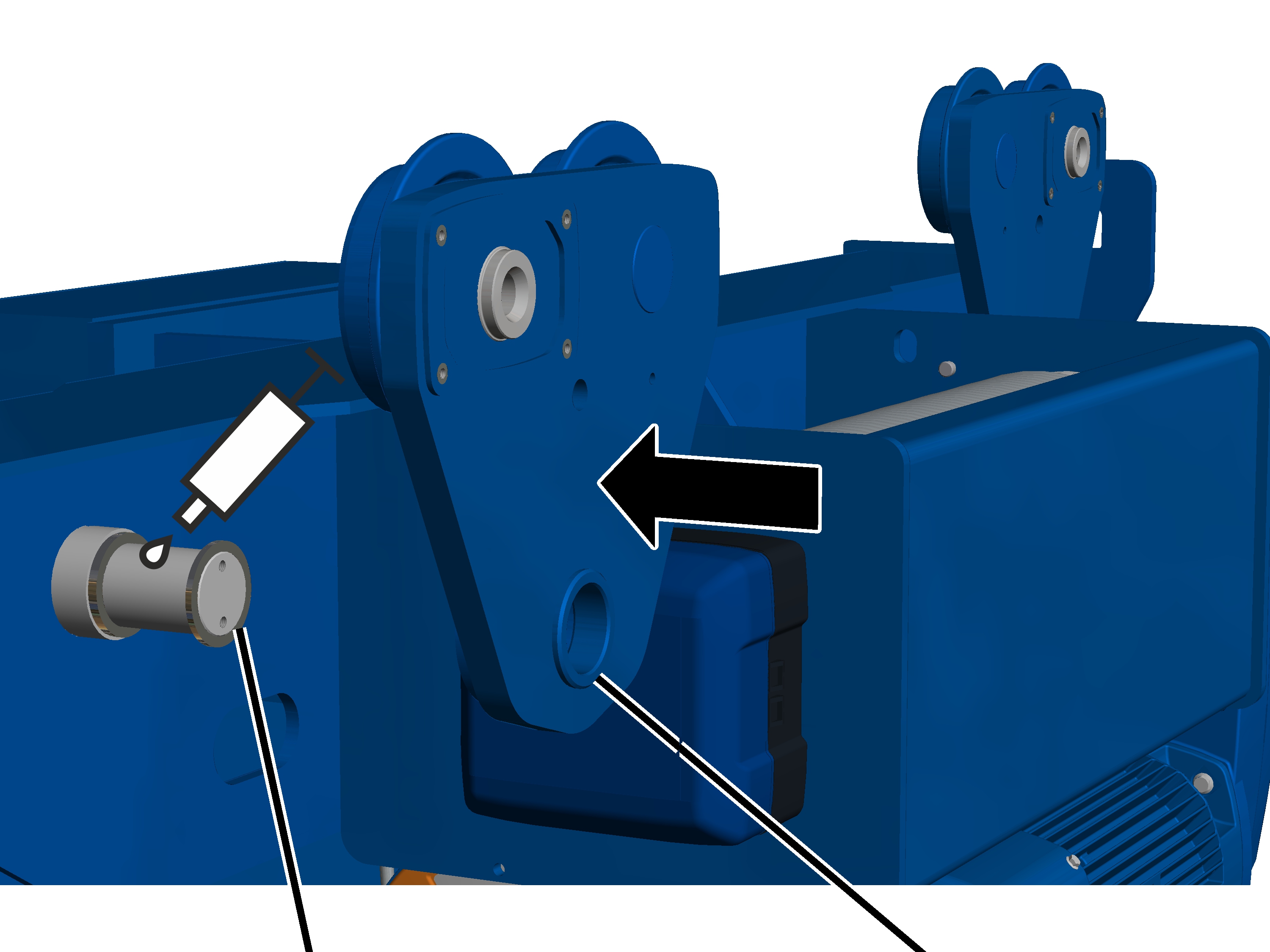

1. Pousser le châssis latéral sur le boulon de palier.

La surface de roulement des galets doit entièrement reposer sur la semelle inférieure !

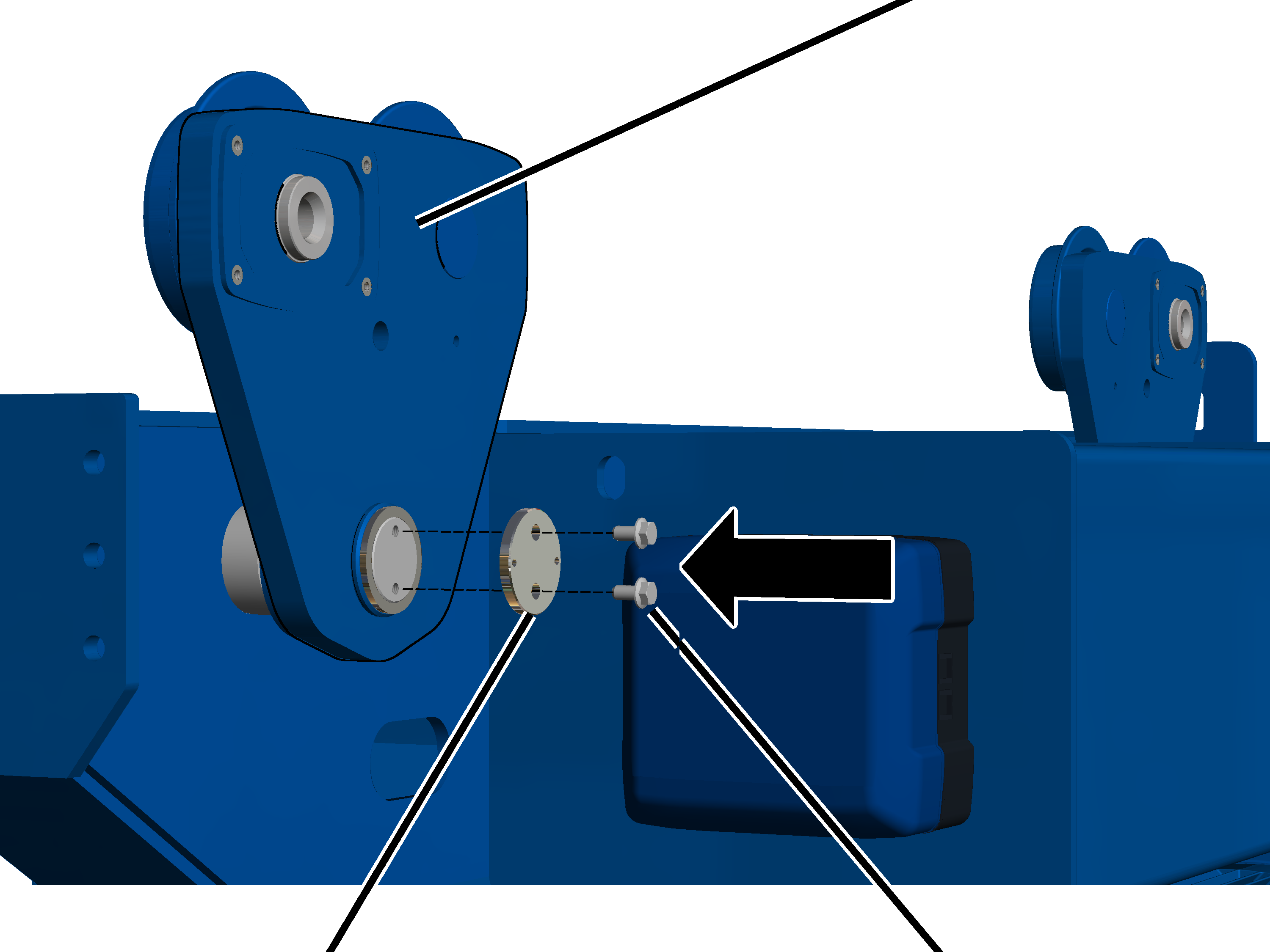

Boulon de palierCouvercle

1. Placer la rondelle d'ajustage et la rondelle de soutien sur le boulon de palier.
2. Visser le couvercle sur le boulon de palier avec les vis à côtes M10x20. 75 Nm.

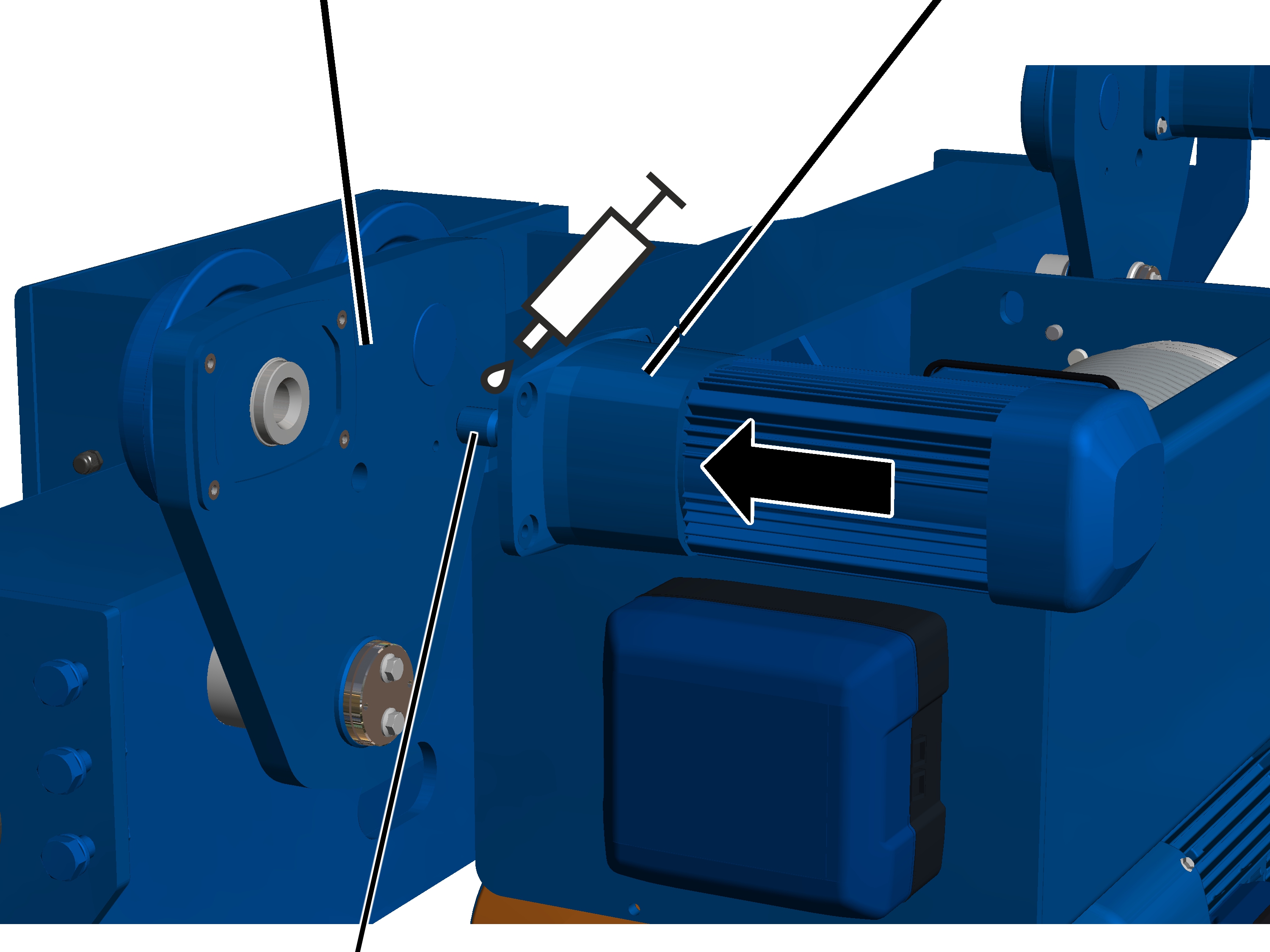

Montage du motoréducteur

Les motoréducteurs doivent être maintenant montés aux châssis latéraux.

Sur les deux chariots de translation côté tambour :

Vis à côtes

1. Placer le motoréducteur dans le galet entraîné du châssis latéral.
2. Visser le motoréducteur avec 4 vis à côtes M10x30. 75 Nm.

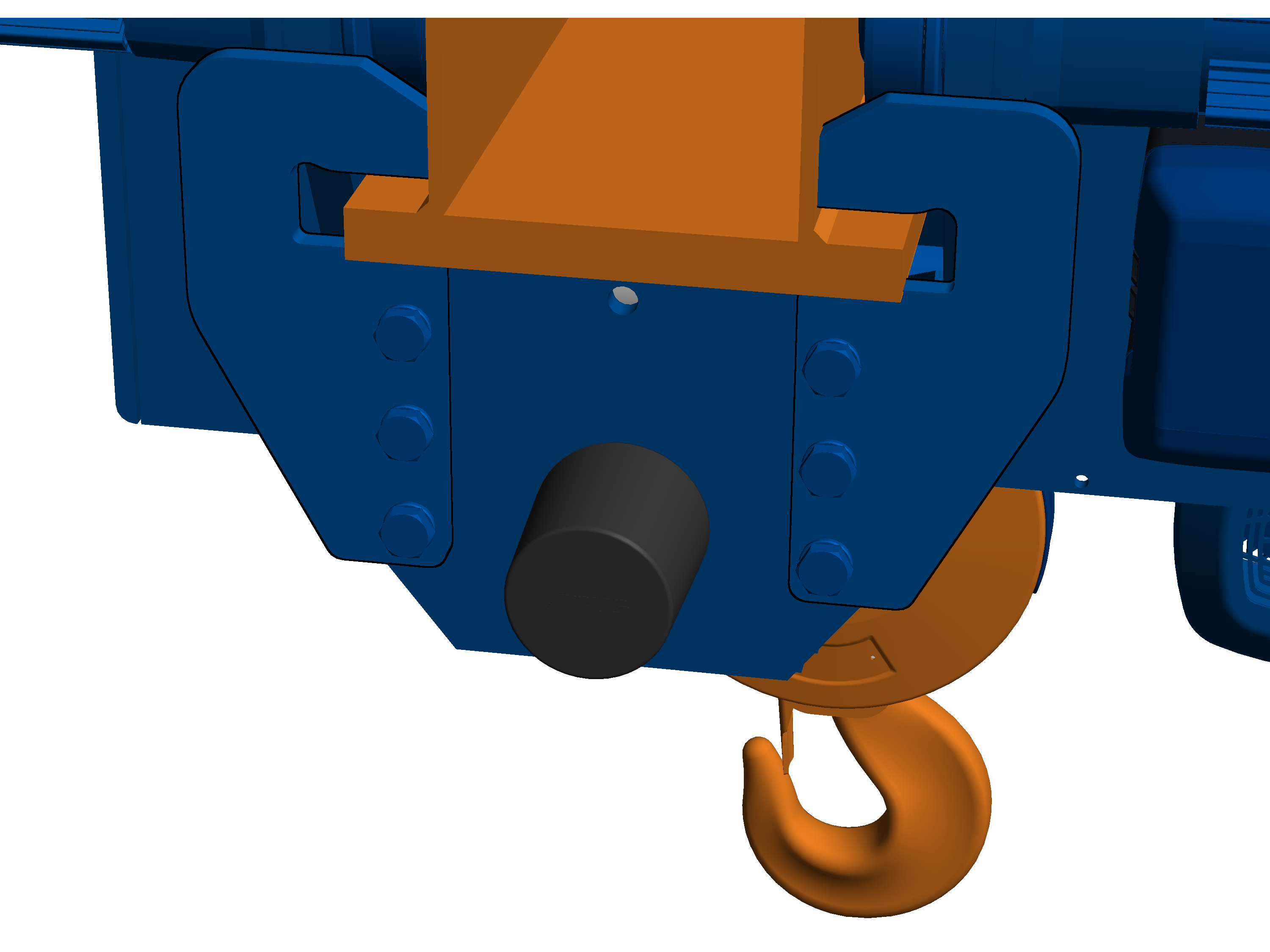

Montage de la protection anti-soulèvement

Des deux côtés du sommier :

Plaque de tamponPoutre principale

1. Visser la protection anti-soulèvement à la plaque de tampon avec 6 rondelles et 6 vis à haute résistance M16x60. 250 Nm.

Le chanfrein de la rondelle doit être dirigé vers la tête de la vis.

La protection anti-soulèvement doit entourer la semelle inférieure/l'aile de la poutre principale.

Contrôle de la tolérance de la largeur de voie

Joue de galetGalet

1. Mesurer le jeu entre l'aile et la joue du galet SP (distance entre l'aile et la joue du galet) des deux côtés du chariot-treuil suspendu, sur les quatre châssis latéraux.

Tous les galets doivent reposer sur l'aile !

La valeur mesurée ne doit pas dépasser 2 mm de chaque côté.

Montage de l'entraîneur du chariot de direction

Si l'entraîneur du chariot de direction n'est pas encore monté, poursuivre ici. Sinon, ignorer cette section.

L'entraîneur du chariot de direction est monté au-dessus du coffret électrique du chariot de direction. Il tire dans un sens et dans l'autre les câbles électriques de l'alimentation du chariot de direction (guirlande d'alimentation ou chenille porte-câble) et l'interrupteur à levier en croix du fin de course du chariot de direction parallèlement au chariot de direction.

En fonction de la poutre principale (poutre en I ou poutre à caisson) et de la nature de l'alimentation électrique (guirlande d'alimentation ou chenille porte-câble), l'entraîneur du chariot de direction doit être monté différemment.

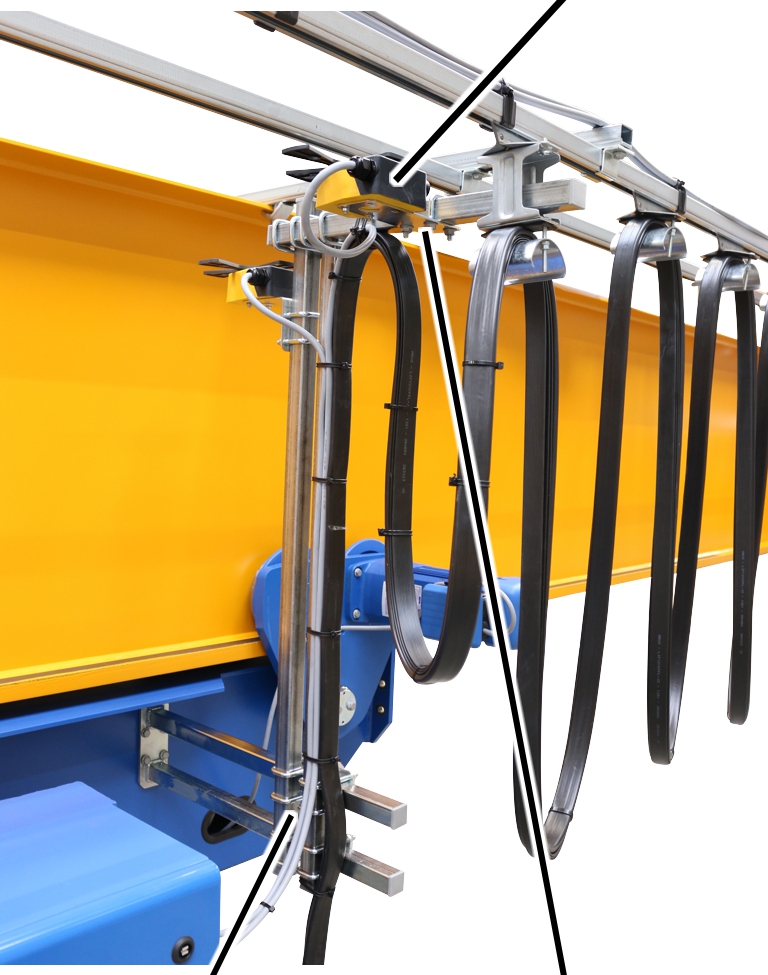

Uniquement en cas d'utilisation d'une chenille porte-câble

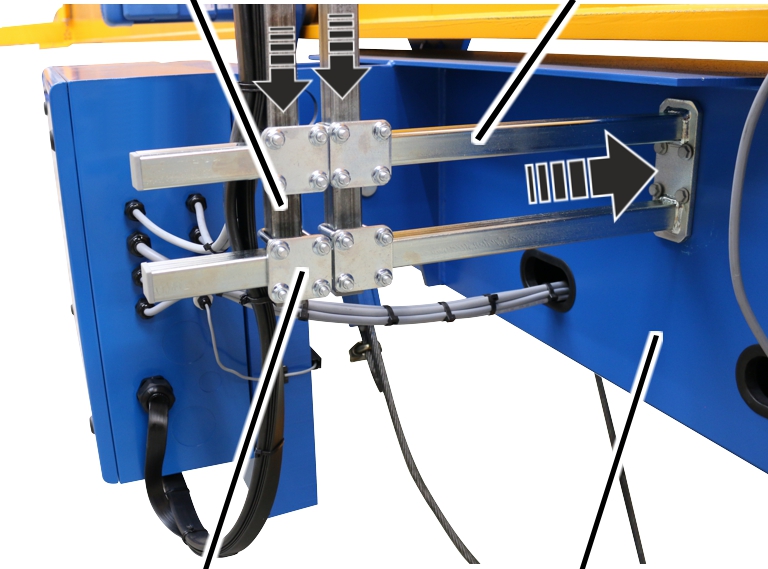

Monter la chenille porte-câble sur le tube d'entraînement.

La chenille porte-câble est fixée sur le tube d'entraînement horizontal.

Pièces de la chenille porte-câble

1. Fixer les pièces de la chenille porte-câble (fixation de la boucle et élément de raccordement) sur le tube carré avec boulon et clip de sécurité SL.

Serre-câbleCâble plat

1. Faire sortir le câble plat de la chenille porte-câble et le faire passer autour de la fixation de la boucle.
2. Avec un serre-câble, fixer le câble plat sur la partie supérieure de la fixation de la boucle.
3. Introduire la chenille porte-câble dans l'élément de raccordement jusqu'à enclenchement.

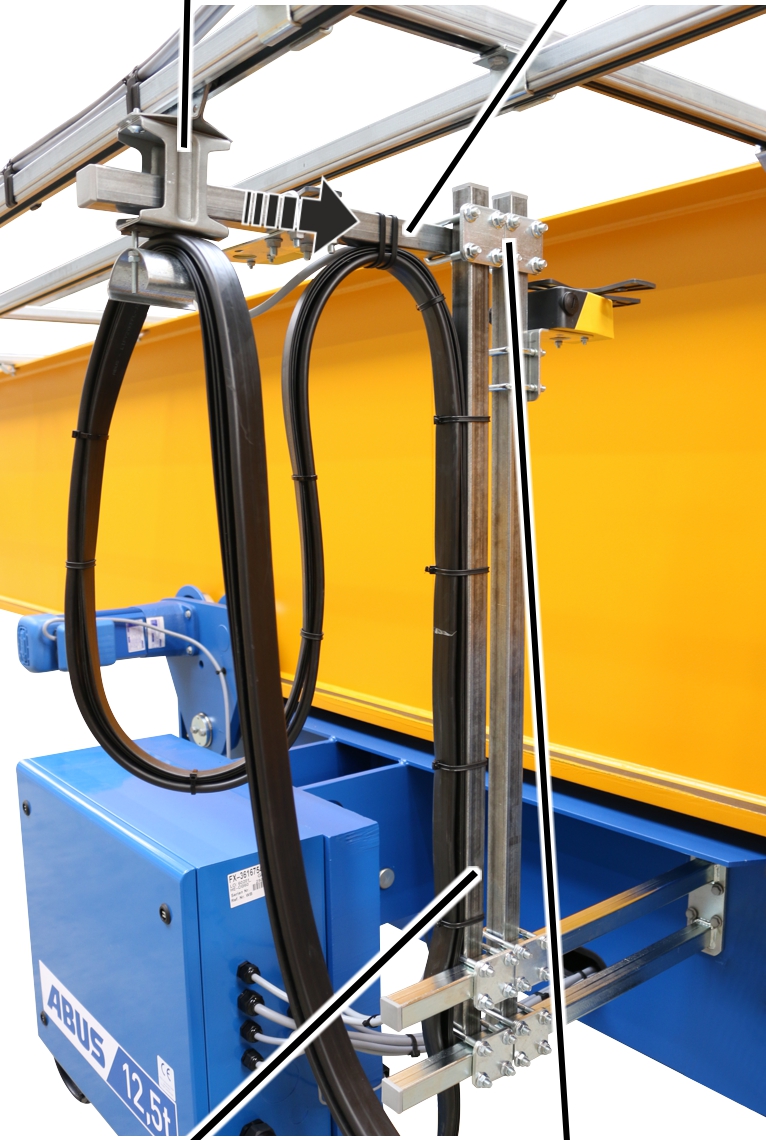

Uniquement pour guirlande d'alimentation

Montage de l'entraîneur du chariot de direction

Tube carré verticalEntraîneur du chariot de direction

1. Visser l'entraîneur du chariot de direction sur le châssis du chariot de direction avec les vis à côtes. 20 Nm.
2. Visser le tube carré vertical sur l'entraîneur du chariot de direction à l'aide des vis à côtes M8 et de la plaque. 20 Nm.

Chariot entraîneurTube carré horizontal

1. Pousser le tube carré horizontal dans le chariot entraîneur.
2. Visser le tube carré horizontal avec la bride pour tuyau sur le tube carré vertical. 15 Nm.

Montage de l'interrupteur à levier en croix

Uniquement avec interrupteur à levier en croix

Cette section ne s'applique que si le treuil à câble est équipé d'un interrupteur à levier en croix dans le sens de déplacement du chariot.

Veuillez consulter le schéma de circuit électrique pour savoir à quel emplacement l'interrupteur à levier en croix est prévu ainsi que pour quelle limitation de course.

Montage de l'interrupteur à levier en croix

Rondelle de blocageÉcrou hexagonal

1. Monter l'équerre de fixation avec les 2 vis à tête cylindrique M5x50 sur l'interrupteur à levier en croix.
2. Visser fermement l'équerre de fixation avec les 2 rondelles de blocage et les 2 écrous hexagonaux M5. 4 Nm. 3 Nm.

Montage de l'interrupteur à levier en croix sur le châssis du chariot de direction

L'interrupteur à levier en croix doit être monté sur l'entraîneur du chariot de direction ou sur le châssis du chariot de direction. Le montage décrit ici est celui sur l'entraîneur du chariot de direction. Le montage sur le châssis de chariot de direction ne diffère pas de manière significative.

Interrupteur à levier en croix

1. Tourner l'interrupteur à levier en croix sur la position 0.
2. La position de l'interrupteur à levier en croix est indiquée par une flèche qui est tournée dans une autre position selon l'état d’enclenchement.
3. Monter l'interrupteur à levier en croix de manière à ce que la came de contact actionne l'interrupteur à levier en croix.

Le sens de rotation de l'interrupteur à levier en croix pour le sens de marche respectif doit correspondre au schéma de circuit électrique.

1. Visser l'interrupteur à levier en croix. 15 Nm.

Raccordement de l'interrupteur à levier en croix

1. Poser le câble de connexion (câble rond ou câble plat) de l'interrupteur à levier en croix vers le coffret électrique.
2. Diriger le câble de connexion avec le passe-câble à vis dans le coffret électrique.
3. Si nécessaire : raccorder le câble de connexion à la prise femelle ou au connecteur.
4. Fixer le câble de connexion avec des serre-câbles, des fixations de câble et des clips adhésifs.

Montage des tampons de sécurité

Si les tampons de sécurité ne sont pas encore montés, poursuivre ici. Sinon, ignorer cette section.

Des deux côtés du sommier :

1. Visser les 4 tampons de sécurité dans les plaques de tampon. Environ 30 Nm.

Le tampon de sécurité doit être en contact avec la plaque de tampon et la présence d'un espace n'est pas autorisée ; la jonction serait sinon interceptée par la vis et non par le tampon de sécurité.

Liste des couples de serrage

Châssis latéral

• 2 vis à côtes M10x30
• Couple de serrage : 75 Nm.

Protection anti-soulèvement

• Vis hexagonale M16x60 avec rondelles et écrou
• Couple de serrage : 250 Nm.

Contrôle

S'adresse à chaque personne effectuant le contrôle et la réception du pont conformément aux règles de sécurité du travail.

Pour commencer

Intervalles entre deux contrôles

Le contrôle régulier doit avoir lieu au moins une fois par an.

Dans certaines conditions, des contrôles réguliers plus fréquents peuvent s’avérer nécessaires. Il s’agit des conditions suivantes :

• Travaux fréquents à capacité nominale.
• Travail posté.
• Utilisation fréquente.
• Environnement poussiéreux ou corrosif.

L’exploitant est responsable du contrôle des conditions et de la fixation des intervalles entre deux contrôles. ABUS se tient à la disposition du client en cas de questions.

Conditions à remplir par l’examinateur

L’exploitant du pont est responsable de la sélection et de la correcte qualification de l’examinateur.

Exemples de personnes qualifiées :

• Personnes possédant de larges connaissances acquises dans le cadre d'une formation professionnelle dans le domaine du génie mécanique et électrique des ponts.
• Personnes disposant d'une expérience suffisante en matière d'utilisation, de montage et de maintenance des ponts.
• Personnes disposant d'une connaissance approfondie des règles techniques ainsi que des directives et consignes de sécurité en vigueur dans le pays concerné.
• Personnes suivant régulièrement les cours de formation dispensés par ABUS.

Ampleur du contrôle

La personne compétente chargée de contrôler le treuil à câble est responsable de l'ampleur et du type de contrôle.

Aperçu général : contrôle du treuil à câble

Outre les opérations de contrôle ici décrites, toutes les opérations de contrôle figurant dans d'autres manuels du produit fournis doivent être également effectuées.

L'examinateur décide seul du parfait état du treuil à câble. Toute anomalie éventuellement constatée doit être éliminée. L'examinateur décide si le treuil à câble doit être ensuite recontrôlé.

Si la réglementation en vigueur sur les lieux exige des contrôles supplémentaires, effectuer également ces contrôles.

Les contrôles suivants constituent le minimum à effectuer en supplément :

1. Contrôler le câble. Voir « Contrôle du câble ».
2. Vérifier le crochet de levage et le moufle inférieur. Voir « Contrôle du crochet de levage et du moufle inférieur ».
3. Contrôler la bordure de protection du moufle inférieur (contrôle visuel).
4. Contrôler la traverse à point fixe. Voir « Contrôle de la traverse à point fixe ».
5. Contrôler la traverse de la poulie de renvoi. Voir « Contrôle de la traverse de la poulie de renvoi ».
6. Contrôler le guidage du câble. Voir « Contrôle du guidage du câble ».
7. Contrôler le point fixe. Voir « Contrôle du point fixe ».
8. Contrôler les points fixes d'extrémité du câble sur le tambour à câble. Les 2 points fixes d'extrémité doivent être en place et ne doivent pas être fortement endommagés.
9. Contrôler le diamètre du galet. Voir « Contrôle du diamètre des galets » .
10. Contrôler l’usure de la joue des galets sur le treuil à câble.
11. Contrôle des châssis latéraux. Voir « Contrôle des châssis latéraux ».
12. Contrôler la protection anti-soulèvement. Voir « Contrôle de la protection anti-soulèvement ».
13. Contrôler l'état des tampons de sécurité. Voir « Contrôle des tampons de sécurité ».
14. Contrôler le frein du motoréducteur du dispositif de levage/du motoréducteur.

Voir le manuel du produit « Motoréducteur du dispositif de levage ABUS modulaire à pôles commutables pour treuils à câble ».

1. Contrôler la course de freinage des motoréducteurs du chariot de direction.

Contrôle du câble

1. Contrôler la présence de dommages sur l’ensemble du câble. Le câble ne doit pas présenter les dommages représentés ici, ni des dommages similaires.

Exemples de dommages :

1. Contrôler l’ensemble du câble pour vérifier s’il présente des fils cassés. Sur une longueur de 6 fois le diamètre du câble ou 30 fois le diamètre du câble, l’ensemble du câble ne doit pas avoir plus de fils cassés que cela n’est indiqué dans le livret d’inspection, dans le certificat d’usine ABUS pour câbles.

Exemples de fils cassés :

1. Si le câble présente les dommages représentés ici ou des dommages similaires, retirer le câble et installer un nouveau câble.
2. Si le câble comporte des fils cassés mais en quantité inférieure au maximum autorisé, réduire l'intervalle jusqu'au prochain contrôle régulier.
3. Si le câble comporte plus de fils cassés que la quantité autorisée, retirer le câble et installer un nouveau câble.

Contrôle du crochet de levage et du moufle inférieur

Contrôle de la facilité de manœuvre

Traverse de crochet

1. Faire tourner le crochet de levage vers la gauche et vers la droite.

Le crochet de levage doit pouvoir être facilement déplacé et pivoté librement.

1. Faire pivoter le crochet de levage sur la traverse de crochet d'un côté puis de l'autre.

La traverse de crochet doit pouvoir pivoter librement.

1. Si le crochet de levage ne peut pas être facilement déplacé ni pivoté librement, il est nécessaire de le réparer.

Contrôle de la patte de liaison sur le moufle inférieur

Patte de liaison

1. Contrôler les pattes de liaison. Elle ne doivent pas être fissurées, déformées ni présenter d'autres dommages.

1. Si les pattes de liaison sont déformées ou endommagées, il est nécessaire de les remplacer.

Mesurer la déformation et l'usure du crochet de levage

1. Mesurer la distance « y » des deux repères gravés dans le crochet de levage.
2. Consulter le livret d'inspection pour connaître la distance nominale pour « y » ou la lire sur le crochet de levage.

La distance mesurée « y » ne doit pas être supérieure à 1,1 x la distance nominale « y ».

Dans le cas de crochets doubles, les distances « y1 » et « y2 » sont mesurées du repère gravé à la pointe du crochet de levage jusqu'au repère qui se trouve sur la tige du crochet et sont comparées séparément.

1. Mesurer la hauteur à la base « f » du crochet de levage.
2. Comparer la valeur mesurée avec le tableau.

La hauteur à la base mesurée « f » ne doit pas être inférieure à la valeur indiquée dans le tableau. Le tableau indique la hauteur à la base minimale.

1. Si le crochet de levage est plus ouvert que cela n'est autorisé ou si la hauteur à la base est inférieure à la hauteur autorisée, remplacer le crochet de levage.

Ne réaliser aucune soudure de réparation (par ex. soudure de recouvrement) sur le crochet de levage ou l'écrou crochet.

1. Vérifier les surfaces d'usure dans le fond du crochet. Elles doivent être en continuité avec les surfaces adjacentes. Elles ne doivent présenter aucune arête vive ni bord coupant et elles ne doivent avoir aucun défaut.
2. Contrôler les bords. Les bords latéraux du crochet de levage ne doivent avoir aucune arête en saillie ou autres défauts de surface.
3. Si les surfaces d'usure ou les bords latéraux ont des stries ou des arêtes coupantes, il est possible de les lisser (par ex. en les limant). Les valeurs limites de la hauteur à la base indiquées ci-dessus doivent également être observées après le lissage.

Contrôle de la surface du crochet de levage

1. Contrôler la surface du crochet de levage. Elle ne doit présenter aucun défaut, aucune fissure ni aucune trace de corrosion.
2. Si la surface du crochet de levage n'est pas correcte, même dans une moindre mesure, il est nécessaire de démonter le crochet de levage et de contrôler la surface de la tige du crochet. Elle ne doit présenter aucun défaut, aucune fissure ni aucune trace de corrosion.

Contrôle du dispositif anti-rotation de l'écrou crochet

Pour crochet de levage avec dispositif anti-rotation par douille de serrage :

Écrou crochet

1. Faire basculer le crochet de levage jusqu'à ce que le dispositif anti-rotation soit bien visible.
2. Contrôler le blocage de l'écrou. La douille de serrage doit être présente, elle ne doit pas être endommagée ni cassée et doit être bien fixée.
3. Si la douille de serrage est absente ou endommagée, il est nécessaire de la remplacer.

Pour le crochet de levage avec blocage de l'écrou via une plaque d'arrêt :

Plaque d'arrêt

1. Faire basculer le crochet de levage jusqu'à ce que le dispositif anti-rotation soit bien visible.
2. Contrôler le dispositif anti-rotation. La plaque d'arrêt doit être présente, elle ne doit pas être endommagée ni cassée et doit être bien fixée.
3. Si la plaque d'arrêt est absente ou endommagée, il est nécessaire de la remplacer.

Contrôle du linguet de sécurité du crochet

1. Contrôler le linguet de sécurité du crochet. Il doit être présent, fonctionnel et doit pouvoir être déplacé facilement. Il ne doit pas être déformé ni endommagé.
2. Si le linguet de sécurité du crochet est absent, s'il est endommagé ou ne fonctionne pas correctement, il est nécessaire de le remplacer.

Contrôle de la traverse à point fixe

Traverse à point fixeCouvercle avec vis à côtes

1. Contrôler la fixation. La traverse à point fixe doit être bien fixée et le boulon doit être protégé par un couvercle.
2. Contrôler la traverse à point fixe.

Les perçages et l'ouverture du bas ne doivent pas être fissurés ni présenter d'autres dommages.

1. Contrôler si les douilles de palier sont endommagées. Les douilles de palier ne doivent pas être fissurées ni présenter d'autres dommages.
2. En cas de pièces manquantes ou endommagées : remplacer les pièces concernées.

Voir « Remplacement de la traverse à point fixe avec boîte à coin et coin ».

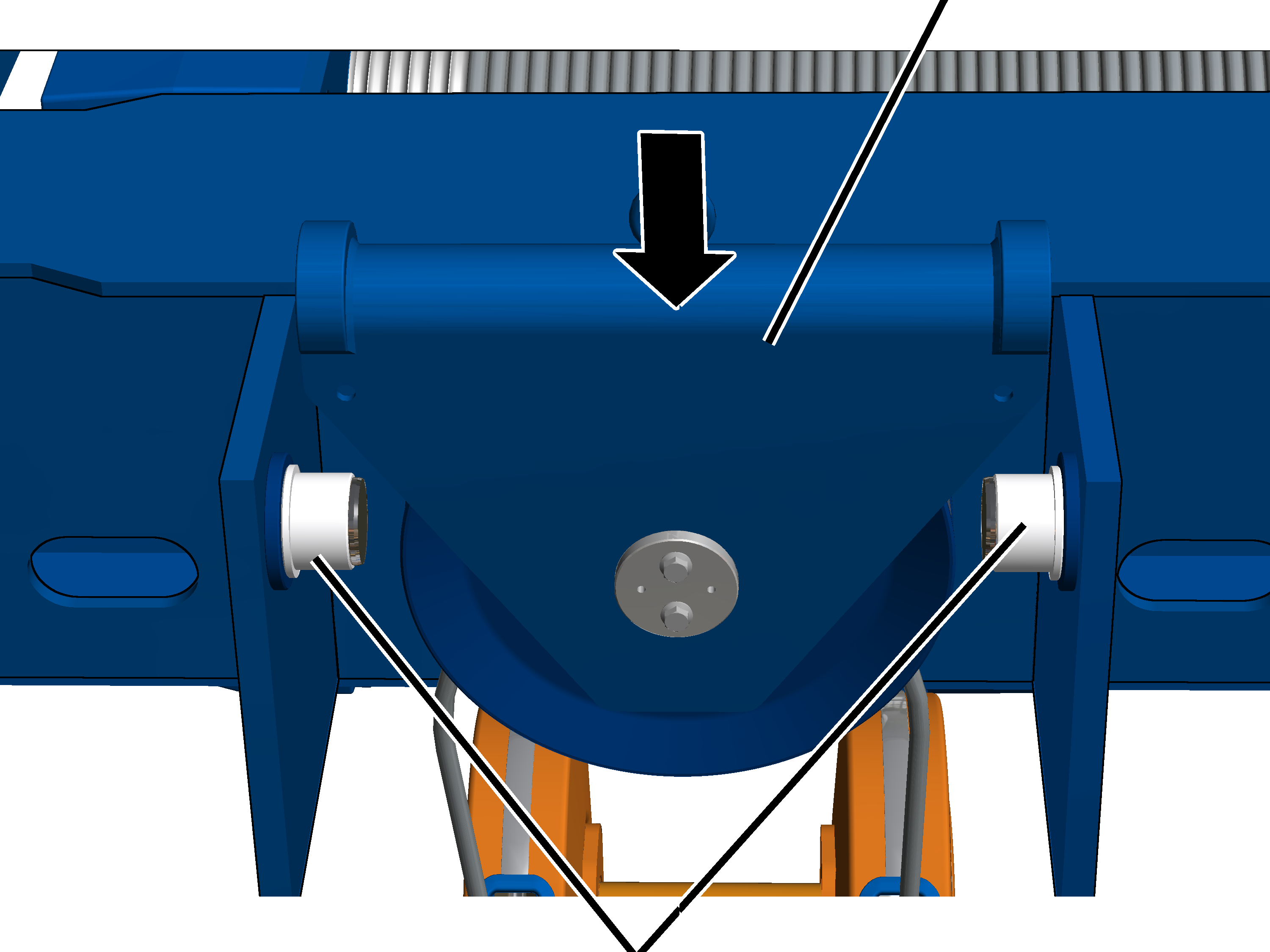

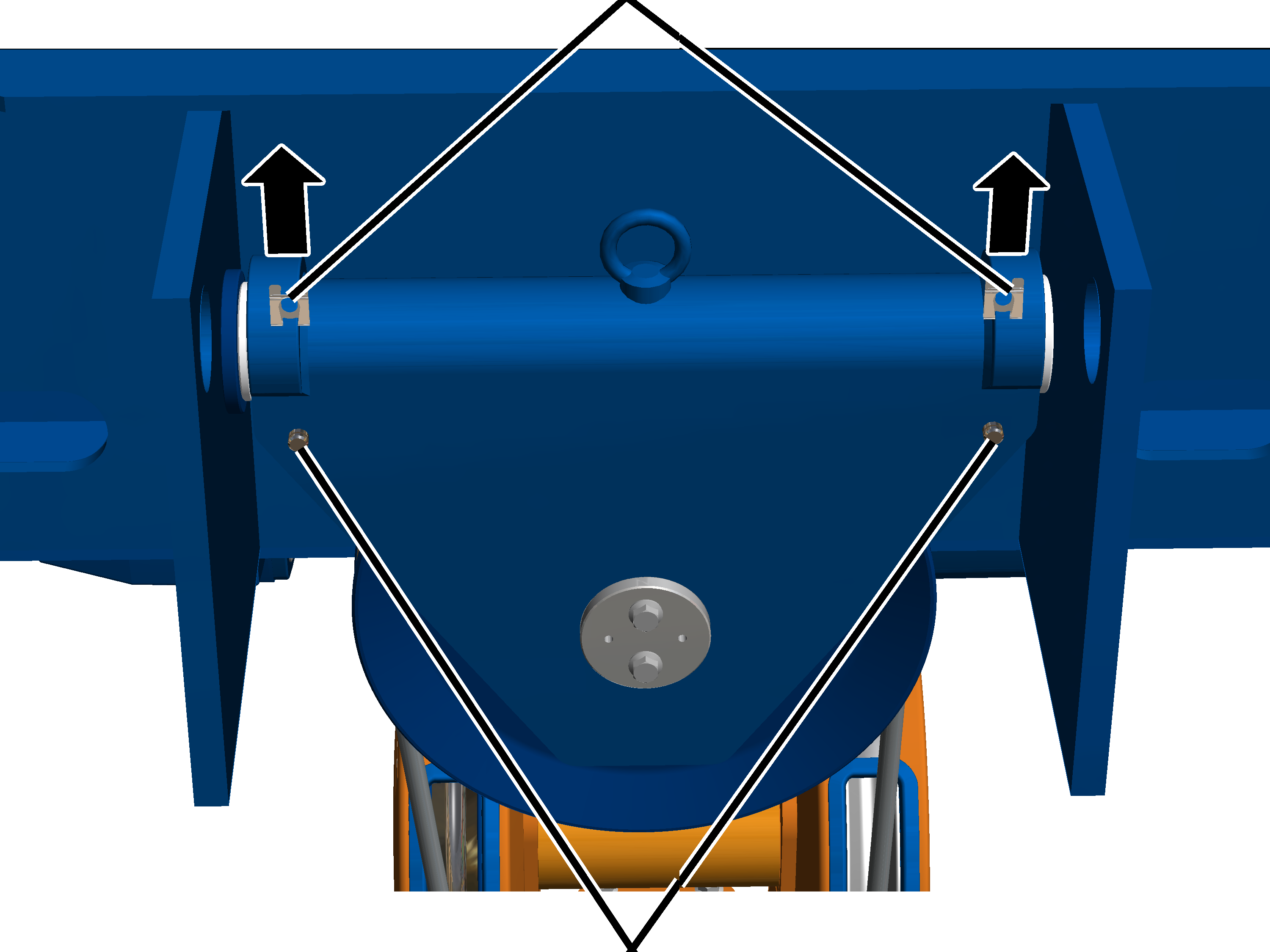

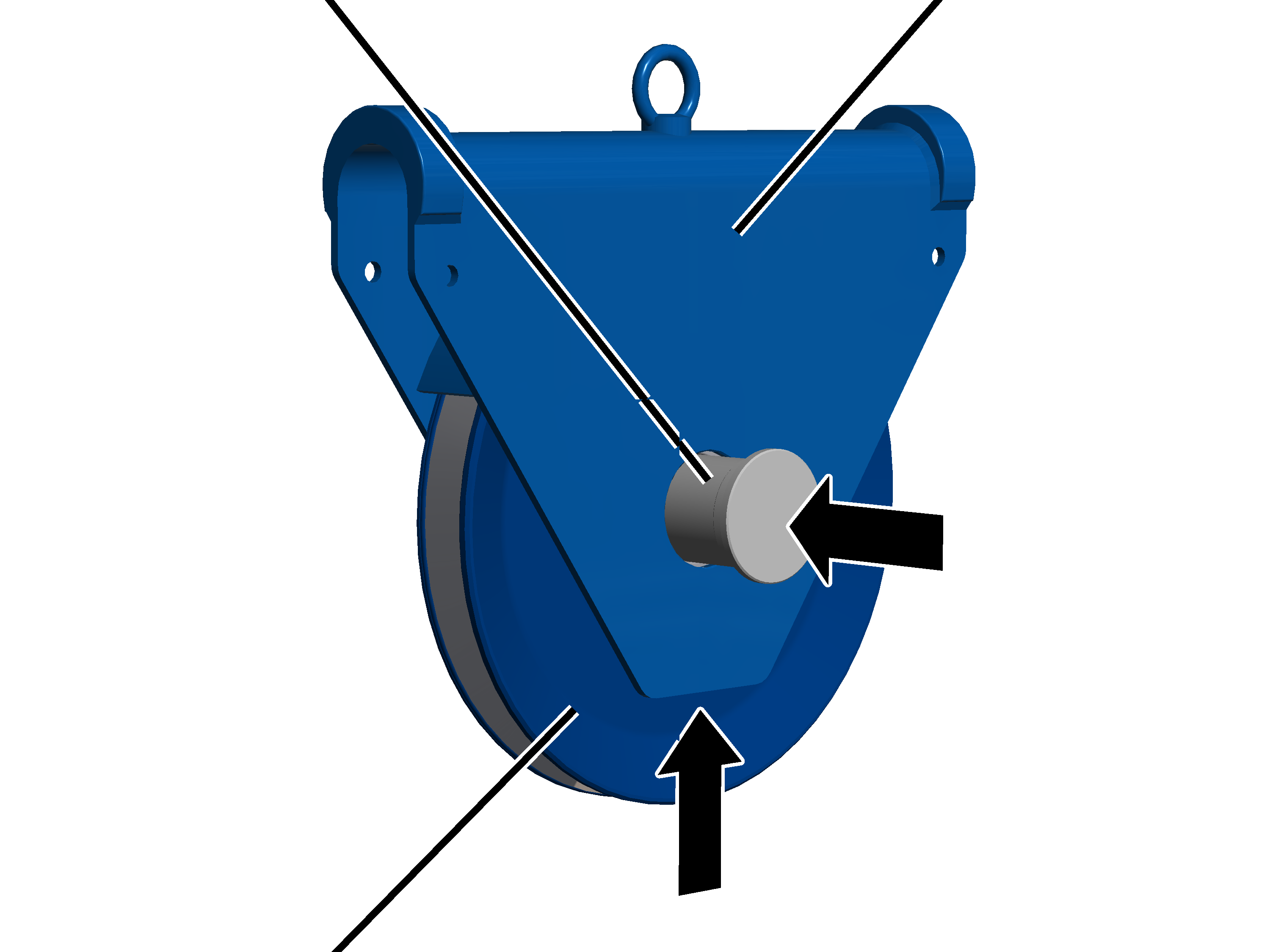

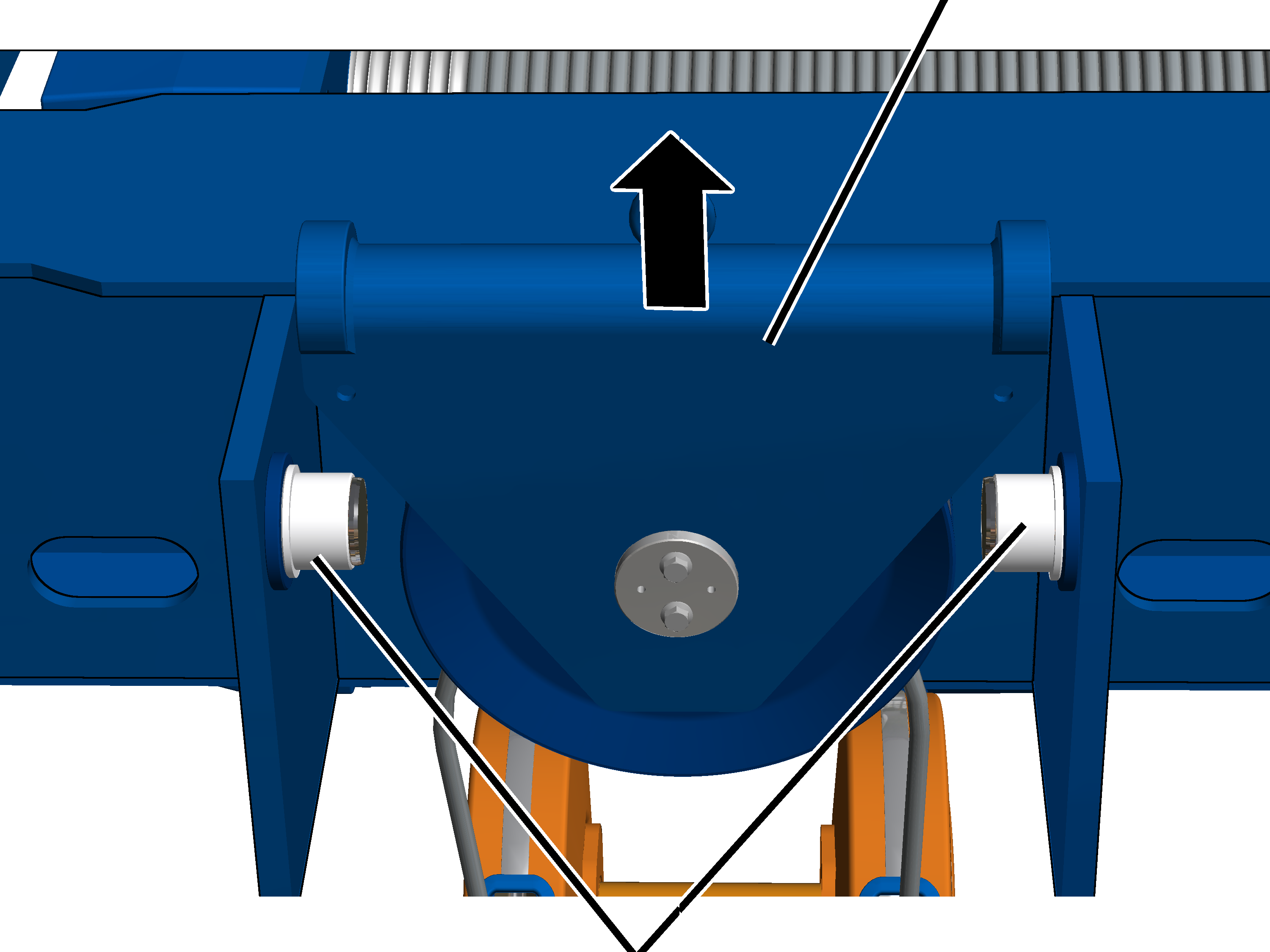

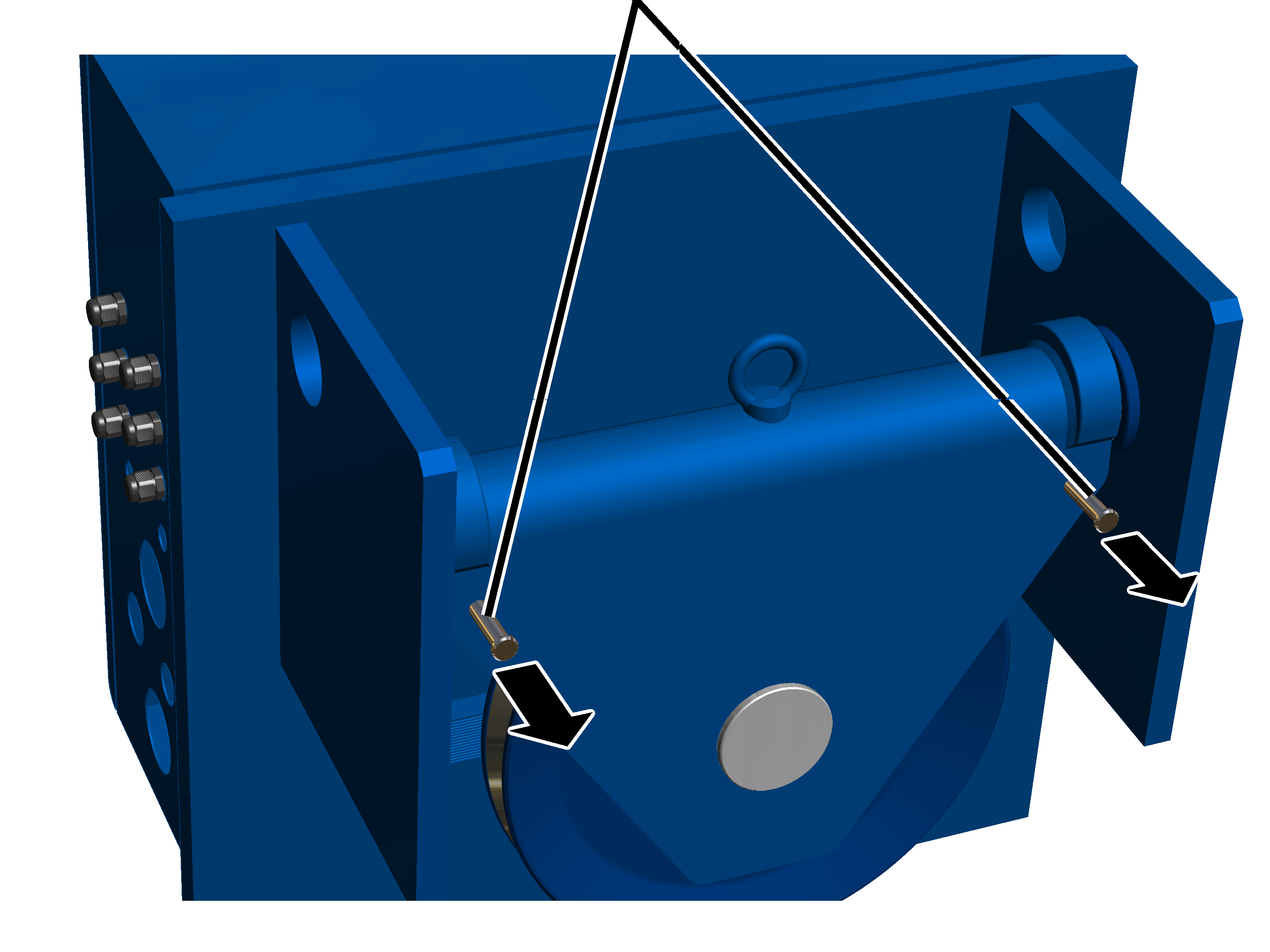

Contrôle de la traverse de la poulie de renvoi

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 5000 ou GM 6000 avec mouflage 4/1

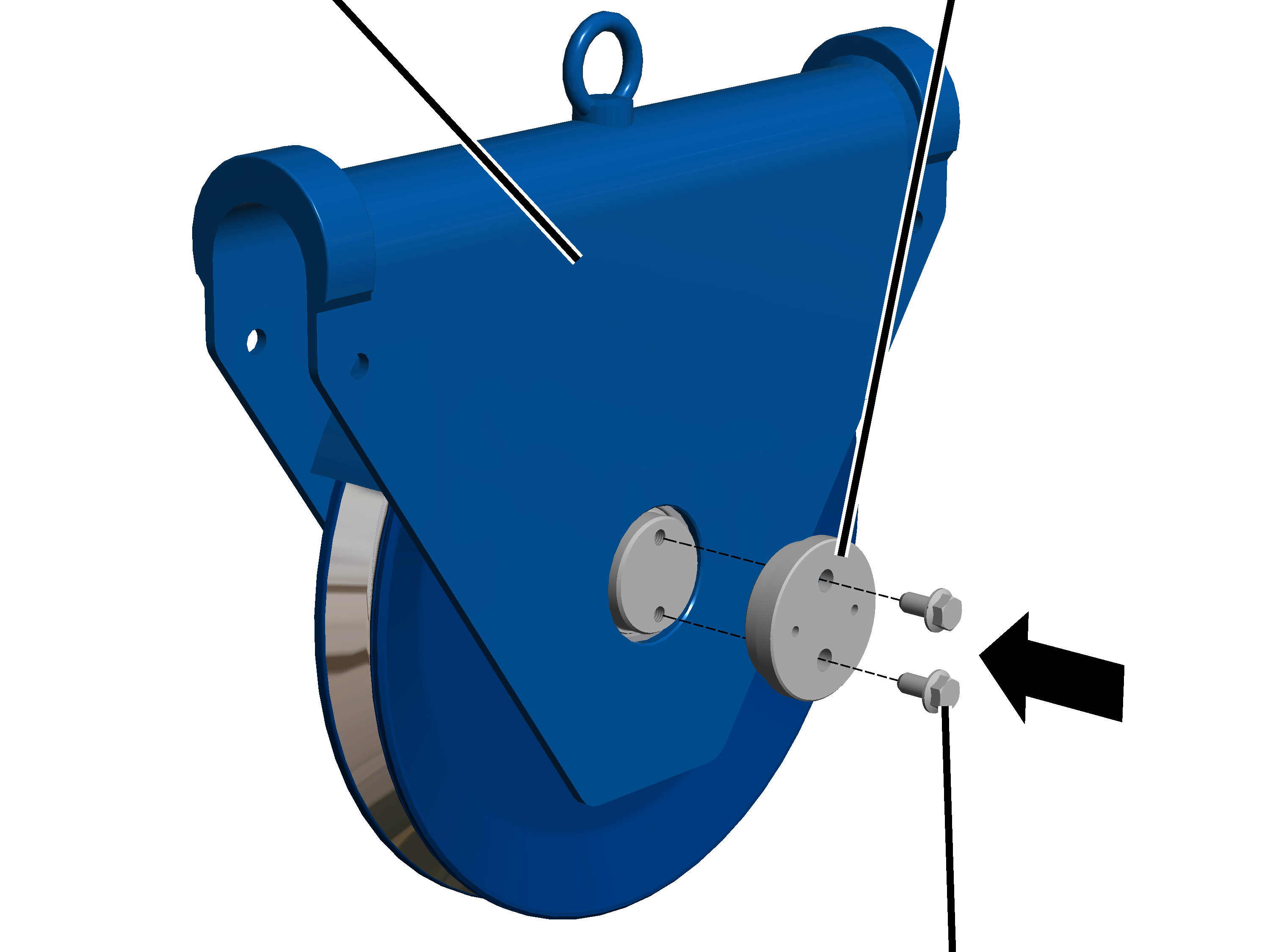

Boulon avec
clip de sécurité SLDouille de palier

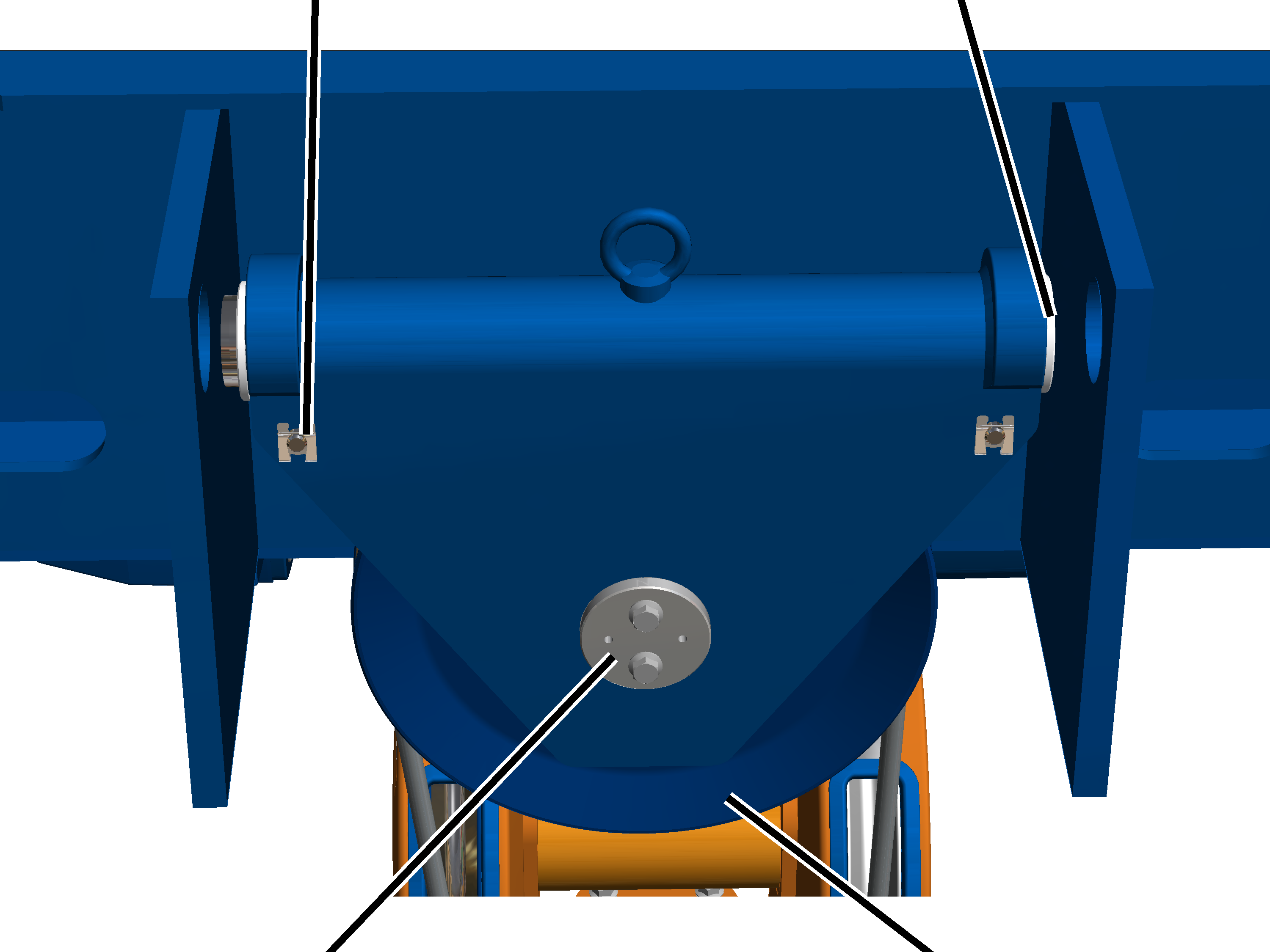

1. Contrôler la traverse de la poulie de renvoi.
   Les perçages ne doivent pas être fissurés ni présenter d'autres dommages.
2. Contrôler la poulie de renvoi.
   Elle ne doit pas présenter de traces profondes de frottement ni autres traces d'usure importante.

Si nécessaire, la poulie de renvoi peut être contrôlée minutieusement à l'aide d'un gabarit spécial. Contacter à cet effet le service après-vente ABUS. Voir page 66.

1. Les boulons et clips de sécurité SL doivent être en place et bien fixés.
2. Contrôler si les douilles de palier sont endommagées. Les douilles de palier ne doivent pas être fissurées ni présenter d'autres dommages.
3. En cas de pièces manquantes ou endommagées : remplacer les pièces concernées.

Voir « Remplacement de la traverse de la poulie de renvoi ».

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 7000 et mouflage 4/1

Dans le cas du treuil à câble avec motoréducteur du dispositif de levage GM 7000 et mouflage 4/1, la traverse de la poulie de renvoi est installée à l'extérieur sur le châssis du chariot de direction.

1. Contrôler la traverse de la poulie de renvoi.
   Les perçages ne doivent pas être fissurés ni présenter d'autres dommages.
2. Contrôler la poulie de renvoi.
   Elle ne doit pas présenter de traces profondes de frottement ni autres traces d'usure importante.

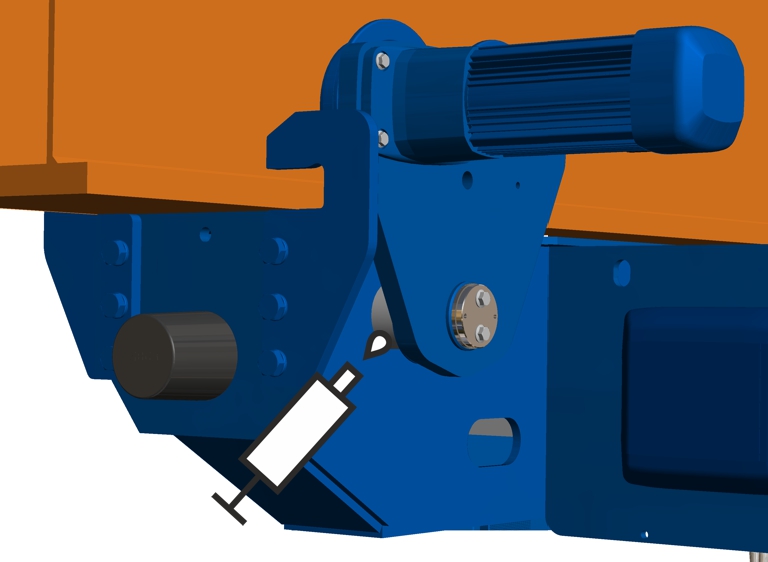

3. Contrôler la suspension de la traverse de la poulie de renvoi.

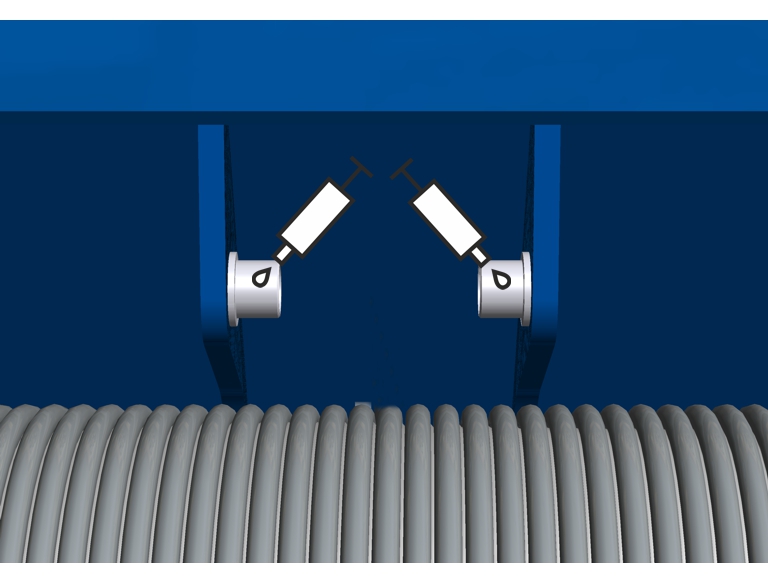

La suspension doit être suffisamment lubrifiée pour permettre à la traverse de la poulie de renvoi de se déplacer dans un sens et dans l'autre. Voir « Lubrifiants ».

1. Les boulons et clips de sécurité SL doivent être en place et bien fixés.
2. En cas de pièces manquantes ou endommagées : remplacer les pièces concernées.

Voir «Remplacement de la traverse de la poulie de renvoi».

Contrôle du guidage du câble

1. Contrôler le guidage du câble. Les pièces en matière plastique ne doivent pas être fissurées, déformées ou présenter des traces d'abrasion dues au câble.
2. Contrôler la facilité de manœuvre du guidage du câble.

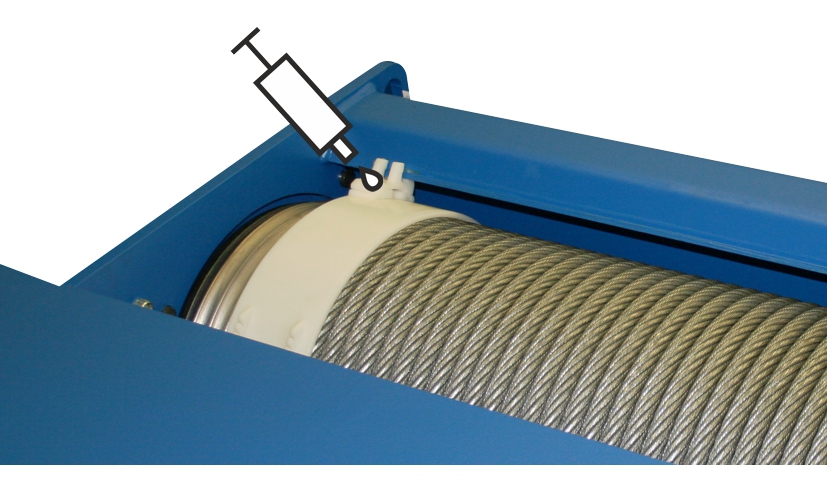

3. Contrôler la lubrification du guidage du câble.

1. Si le guidage du câble est endommagé : remplacer le guidage du câble. Voir « Remplacer le câble ».

Contrôle du point fixe

Contrôle du coin

1. Mesurer la saillie du coin (du bord inférieur du coin jusqu'au bord inférieur de la boîte à coin).
2. Mesurer la distance au serre-câble (du bord supérieur du pince-câble jusqu'au bord inférieur du coin).
3. Les valeurs mesurées ne doivent jamais dépasser les valeurs indiquées dans le tableau.

1. Si le coin dépasse excessivement de la boîte à coin ou si le pince-câble est trop près du coin : remplacer la boîte à coin et le coin. Voir « Remplacer le câble ».

Remarque

La distance au serre-câble minimale indiquée correspond toujours exactement au diamètre du câble.

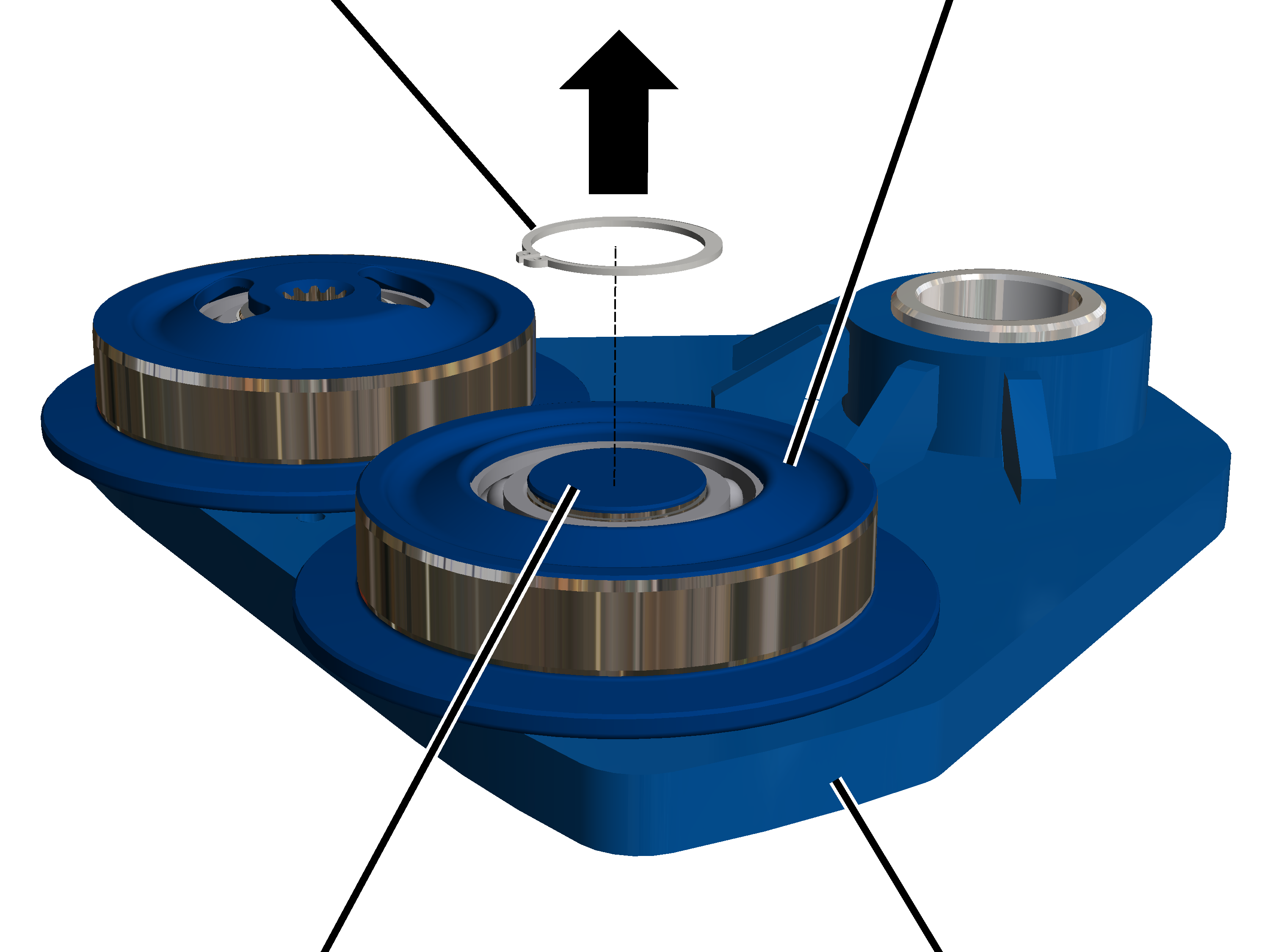

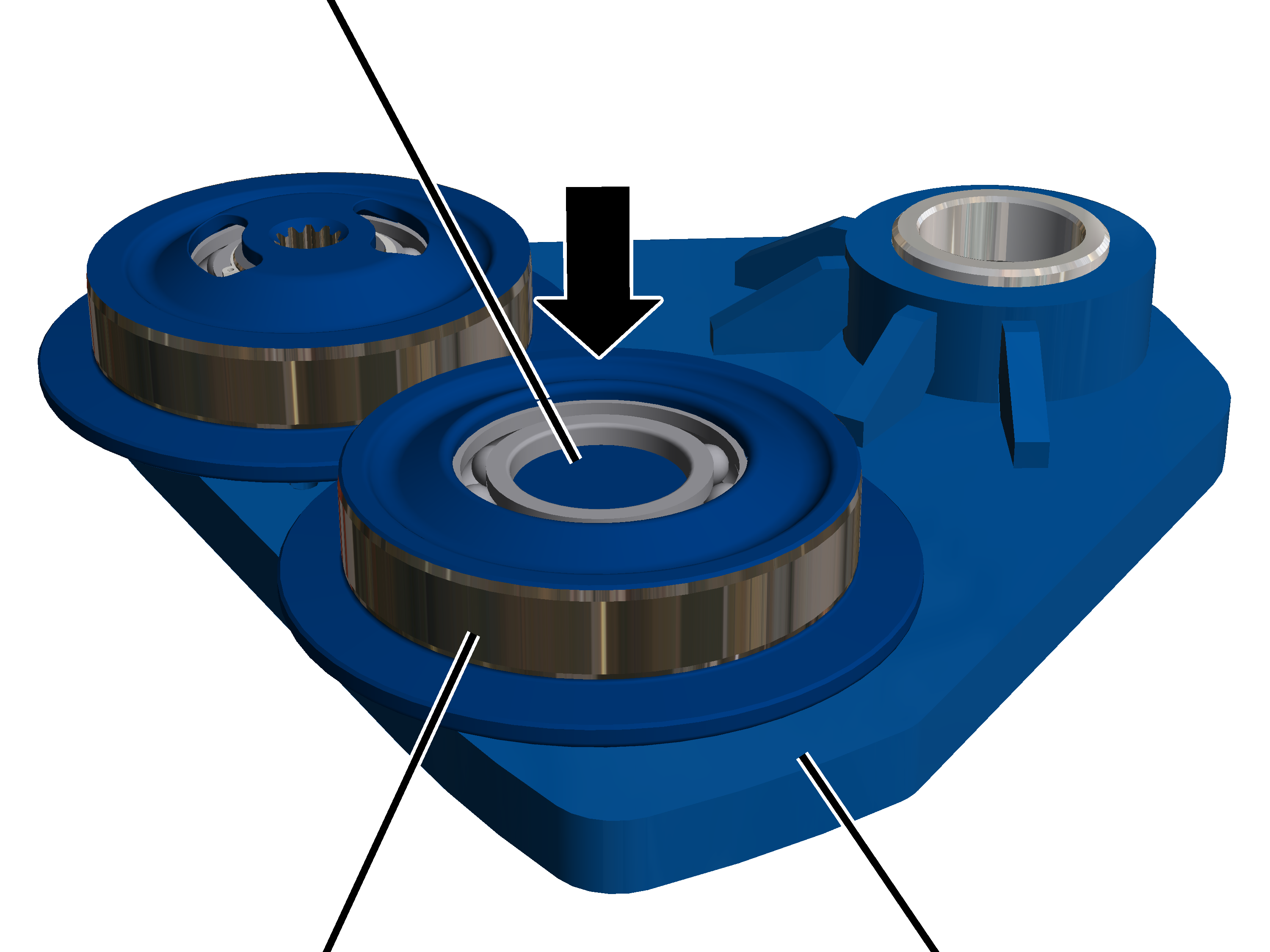

Contrôle du diamètre des galets

Les surfaces de roulement des galets s’usent durant le fonctionnement. Cela entraîne une réduction du diamètre des galets.

Cette section décrit le contrôle du diamètre d'un galet non entraîné. Le contrôle du diamètre d'un galet entraîné ne diffère pas de manière significative.

Mesure du diamètre

1. Mesurer le diamètre du galet à plusieurs endroits de la circonférence du galet.

1. Le diamètre ne doit pas être inférieur au diamètre indiqué dans le tableau.

Si le diamètre est inférieur, le galet doit être remplacé. Voir « Démontage du galet ».

Contrôle de l'usure de la joue du galet

Contrôle de la tolérance de la largeur de voie

Joue de galetGalet

1. Mesurer le jeu entre l'aile et la joue du galet SP (distance entre l'aile et la joue du galet) des deux côtés du chariot-treuil suspendu, sur les quatre châssis latéraux.

Tous les galets doivent reposer sur l'aile !

La valeur mesurée ne doit pas dépasser 2 mm de chaque côté.

Contrôle des châssis latéraux

Sur les quatre châssis latéraux :

1. Contrôle la facilité de mouvement des châssis latéraux.

Les châssis latéraux doivent pouvoir se déplacer dans un sens et dans l'autre sur le boulon de palier. Si ce n'est pas le cas, le boulon de palier doit être lubrifié. Voir « Boulon sur les châssis latéraux ».

1. Contrôler si les châssis latéraux présentent des dommages visibles.

Les perçages ne doivent pas être fissurés ni présenter d'autres dommages.

Contrôle de la protection anti-soulèvement

1. Contrôler si la protection anti-soulèvement est usée ou endommagée.

Si la protection anti-soulèvement est endommagée, elle doit être remplacée.

1. Frapper légèrement la protection anti-soulèvement avec un marteau pour s'assurer qu'elle est solidement fixée.

Les vis à haute résistance qui se trouvent sur la protection anti-soulèvement doivent être bien serrées si elles ne le sont pas.

Contrôle des tampons de sécurité

1. Vérifier tous les tampons de sécurité. Les tampons de sécurité ne doivent pas être poreux, écrasés, tordus ni endommagés d'aucune autre manière.
2. Vérifier le matériau du tampon de sécurité dans sa totalité. Le plastique ne doit présenter aucune fissure à sa surface.
3. Appuyer sur les tampons de sécurité avec le doigt. Les tampons de sécurité doivent faiblement s'enfoncer et ils doivent être déformables.

1. Si l'un des tampons de sécurité est endommagé, même si ce n'est que légèrement, remplacer tous les tampons de sécurité sur l'ensemble du treuil à câble. Voir « Remplacement du tampon de sécurité ».
2. Si l'un des tampons de sécurité ne s'enfonce pas, remplacer tous les tampons de sécurité sur l'ensemble du treuil à câble. Voir « Remplacement du tampon de sécurité ».

Maintenance

S'adresse à chaque personne chargée d'entretenir, de réparer ou de transformer le pont

L'exploitant du pont est responsable de la sélection et de la qualification correcte du personnel d'entretien.

Exemples de personnes qualifiées :

• Personnes possédant de larges connaissances acquises dans le cadre d'une formation professionnelle dans le domaine du génie mécanique et électrique des ponts.
• Personnes disposant d'une expérience suffisante en matière d'utilisation, de montage et de maintenance des ponts.
• Personnes disposant d'une connaissance approfondie des règles techniques ainsi que des directives et consignes de sécurité en vigueur dans le pays concerné.
• Personnes suivant régulièrement les cours de formation dispensés par ABUS.

ABUS décline toute responsabilité en cas de dommages dus à des opérations d'entretien inadéquates et à leur réalisation par des personnes non qualifiées.

ABUS recommande de confier l'entretien au service après-vente ABUS.

Utiliser uniquement des pièces de rechange ABUS. Toute infraction à cette règle entraîne la perte de la garantie.

Consignes de sécurité concernant la maintenance

Respecter les consignes de sécurité suivantes pour tous les travaux de maintenance du treuil à câble :

• Désactiver l'interrupteur principal. Bloquer l'interrupteur de manière à ce qu'il ne puisse pas être remis en marche par inadvertance.
• Ouvrir le séparateur de sécurité dans le coffret électrique du pont. Verrouiller le séparateur de sécurité avec un cadenas afin d'empêcher qu'il ne soit refermé par inadvertance.
• Utiliser une plate-forme de levage et une protection antichute appropriées.
• Bloquer l'accès à la zone de travail qui entoure la plate-forme de levage.
• Éteindre tout autre pont situé sur le même chemin de roulement ainsi que les ponts placés au-dessus ou en dessous du pont à entretenir. Bloquer les interrupteurs de manière à ce qu'ils ne puissent pas être remis en marche par inadvertance. Sinon, d'autres ponts risqueraient de renverser la plate-forme de levage ou de heurter le pont à entretenir.
• Annoncer les travaux de maintenance aux personnes situées à proximité.
• Les travaux sur l'installation électrique du pont doivent être effectués uniquement par des électriciens qualifiés !
• Même après avoir pressé le bouton d'arrêt d'urgence, la commande de pont et la commande de chariot de direction sont sous de hautes tensions pouvant entraîner la mort.

Ces consignes de sécurité s'appliquent spécialement au treuil à câble :

• Risque d'écrasement !
  Les doigts peuvent être écrasés au niveau des galets, du tambour à câble et de la poulie de renvoi en cas de mouvements involontaires du treuil à câble ou de négligence professionnelle.
  Sécuriser le treuil à câble. Travailler minutieusement !

Remplacer le câble

Si le câble est endommagé ou si le nombre de fils cassés est supérieur au nombre autorisé (voir « Contrôle du câble »), il doit être remplacé.

Si le guidage du câble est endommagé (voir « Contrôle du guidage du câble »), il doit être remplacé.

Le câble et le guidage du câble sont des pièces d'usure très sollicitées par la charge. Ces pièces s'usent mutuellement en cours d'utilisation. Il est donc nécessaire de toujours remplacer en même temps le câble et le guidage du câble.

Le câble est un câble de levage spécial à force de rupture très élevée. Il atteint une durée de vie nettement plus longue qu'un câble normal. Pour cette raison, utiliser uniquement des câbles spéciaux ABUS.

Si le coin ou la boîte à coin sont endommagés (voir « Remplacement de la traverse à point fixe avec boîte à coin et coin »), ils doivent être remplacés. Ils sont généralement remplacés lors du remplacement du câble et du guidage du câble.

Ces consignes de sécurité s'appliquent spécialement au changement de câble :

• Bloquer largement l'accès à la surface de travail en dessous du treuil à câble.
• Nettoyer le sol de façon à ce qu'il soit propre et rangé.

Cela réduit la souillure du nouveau câble.

• Plateforme élévatrice à ciseaux disposant d'une surface suffisante à la dépose du moufle inférieur.

Cela est possible uniquement dans le cas d'un mouflage 2/1 et 4/1.

Tenir compte de la capacité de la plateforme élévatrice !

• S'il n'y a pas de dispositif de déroulement du câble, une surface libre suffisante est nécessaire.
• À proximité de la plateforme élévatrice et du moufle inférieur, positionner un conteneur pour ferraille ou autre réceptacle similaire pour y mettre l'ancien câble.
• Si le diamètre du câble dépasse 11 mm, le changement de câble doit être effectué par deux personnes.

Préparer le remplacement du câble

1. Amener le crochet de levage en dessous de la zone de fin de course supérieure.
2. Mesurer et noter la position du crochet de levage.

Cela permet, dans beaucoup de cas, de supprimer le réglage du fin de course de levage après le remplacement du câble.

Uniquement pour système électrique 3 ABUS avec commande par contacteurs ou ABULiner

Démontage du fin de course de levage

Pour que le câble puisse être déroulé du tambour par moteur, le fin de course de levage doit être démonté. Sinon, le tambour à câble s'arrête dans la position la plus basse du crochet.

Fin de course de levageTourillon sur le tambour à câble

1. Ouvrir le boîtier du fin de course de levage.
2. Dévisser les vis (2x).
3. Retirer le fin de course de levage.
4. Laisser l'arbre du fin de course de levage dans sa position et ne pas le tourner.

Cela permet, dans beaucoup de cas, de supprimer le réglage du fin de course de levage après le remplacement du câble.

1. Sécuriser le fin de course de levage pour qu'il ne tombe pas ou s'accroche aux câbles de connexion.

Démontage du point fixe

Pince-câble

1. Détacher le pince-câble.
2. Tirer le pince-câble de l'extrémité du câble.

Uniquement en cas de remplacement de la boîte à coin avec coin

Si la boîte à coin ou le coin sont endommagés, ils doivent être remplacés.

Démontage de la boîte à coin

Axe de mesureTraverse à point fixe

1. Dévisser la vis à côtes M6x20 du support.
2. Retirer le support de l'axe de mesure.

1. Retirer l'axe de mesure de la traverse à point fixe et de la boîte à coin.

1. Retirer la boîte à coin de la traverse à point fixe.

CoinBoîte à coin

1. Désenfoncer le coin de la boîte à coin et le retirer.

Si le coin est bloqué :

1. Démonter la boîte à coin.
2. Retourner la boîte à coin et taper par le haut pour retirer le coin.

Le coin peut ainsi être retiré plus facilement de la boîte à coin en tapant.

Boîte à coin

1. Pousser l'extrémité du câble hors de la boîte à coin.

Boîte à coin

1. Retirer le câble de la boîte à coin.

Retrait du câble du moufle inférieur

La protection du câble dans le moufle inférieur est endommagé si le câble est tiré rapidement du moufle inférieur le long de la protection du câble. Si la protection du câble doit être réutilisée, elle doit être préalablement démontée.

ABUS recommande de remplacer la protection du câble en même temps que le câble.

Sur toutes les ouvertures du moufle inférieur :

TournevisCarter du moufle inférieur

1. Introduire sur le côté le tournevis entre protection du câble et carter du moufle inférieur comme indiqué sur l'illustration.
2. Avec le tournevis, décrocher simultanément les crochets de levage à droite et à gauche dans la protection du câble.
3. Séparer les 2 protections du câble et les retirer du moufle inférieur.

1. Mettre en place le moufle inférieur.
2. Retirer le câble du moufle inférieur.

Démontage du guidage du câble

Vis autotaraudeuse

1. Laisser tourner par moteur le câble du tambour à câble.

Quelques enroulements de câble devraient rester encore sur le tambour à câble.

1. Dévisser l'entraîneur.

1. Repousser latéralement l'entraîneur de l'anneau guide-câble.

• L'anneau guide-câble peut maintenant tourner librement sur le tambour à câble.

Élément de serrage

1. Retirer la goupille élastique des éléments de serrage de l'anneau guide-câble.

Anneau guide-câbleÉlément de serrage

1. Ouvrir et desserrer le levier de tension de l'élément de serrage de l'anneau guide-câble.

Tambour à câbleÉlément de serrage

1. Retirer du tambour à câble l'anneau guide-câble avec les éléments de serrage.

Retrait du câble du tambour à câble

Point fixe d'extrémitéVis à tête cylindrique

1. Laisser tourner par moteur le câble du tambour à câble.
2. Desserrer les points fixes d'extrémité.
3. Retirer complètement le câble du tambour à câble.

Nettoyage et lubrification du tambour à câble

1. Nettoyer le tambour à câble.

1. Lubrifier le tambour à câble du début jusqu'à la 8e/10e spire environ.
2. Lubrifier le tambour à câble derrière la dernière spire.

Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».

1. Lubrifier le tambour à câble après la 8e/10e spire jusqu'à la dernière spire.

Lubrifiant : « Chainlife S ». Pour plus de détails, voir « Lubrifiants ».

Fixation du câble au tambour à câble

Tambour à câbleVis à tête cylindrique

1. Dérouler entièrement le câble jusqu'à ce qu'il ne présente plus de torsion.
2. Nettoyer minutieusement les vis à tête cylindrique des points fixes d'extrémité.

Les vis à tête cylindrique étaient auparavant vissées avec un revêtement de blocage de vis ou un frein filet. Les résidus doivent être entièrement éliminés avant toute réutilisation de la vis à tête cylindrique.

Le revêtement de blocage de vis et le frein filet ne sont utilisables qu'une seule fois.

1. Pousser le câble sous les points fixes d'extrémité de manière à ce que la surlongueur du câble mesure environ 30°mm.
2. Visser les points fixes d'extrémité avec la vis à tête cylindrique et bloquer avec du frein filet (résistance moyenne).

1. Tendre le câble et l'enrouler fermement et sans torsion 6 à 8 tours sur le tambour à câble.

Préparation du guidage du câble

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 5000 et GM 6000

Dans le cas d'un guidage du câble pour un treuil à câble avec motoréducteur du dispositif de levage GM 5000 ou GM 6000, les éléments de serrage doivent être accrochés à l'anneau guide-câble avec des clips. Les boulons à œillet servant au serrage de l'anneau guide-câble se trouvent en haut des éléments de serrage.

Boulon à œilletAnneau guide-câble

1. Accrocher les 2 éléments de serrage avec les vis à œil dans le premier clip de l'anneau guide-câble.
2. Graisser de l'intérieur la rainure de l'anneau guide-câble.

Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 7000

Dans le cas d'un guidage du câble pour un treuil à câble avec motoréducteur du dispositif de levage GM 7000, les éléments de serrage doivent être fixés à l'anneau guide-câble avec un boulon et un clip de sécurité SL. Les boulons à œillet servant au serrage de l'anneau guide-câble se trouvent en bas des éléments de serrage.

Éléments de serrageBoulon

1. Enfoncer le boulon dans les éléments de serrage et l'anneau guide-câble.

Clip de sécurité SLBoulon

1. Placer le clip de sécurité SL sur le boulon.
2. Graisser de l'intérieur la rainure de l'anneau guide-câble.

Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».

Montage du guidage du câble

Tambour à câbleÉlément de serrage

1. Tirer sur le tambour à câble l'anneau guide-câble avec les éléments de serrage.
2. Positionner le câble entre les éléments de serrage.
3. Contrôler que les deux extrémités de l'anneau guide-câble se trouvent dans la même rainure du tambour à câble.

Un déplacement latéral des extrémités de l'anneau guide-câble est interdit.

Anneau guide-câbleÉlément de serrage

1. Accrocher le levier de tension des éléments de serrage dans l'anneau guide-câble, puis fermer.

Si nécessaire :

1. Rouvrir le levier de tension et régler l'anneau guide-câble avec les vis à œil de manière à ce que l'anneau guide-câble repose solidement sur le câble, mais puisse quand même tourner librement.

Élément de serrage

1. Pousser la goupille élastique dans les leviers de tension des éléments de serrage.

Montage de l'entraîneur

1. Placer l'entraîneur sur le logement du tambour et le pousser latéralement dans l'anneau guide-câble.

Vis autotaraudeuse

1. Visser l'entraîneur avec la vis autotaraudeuse M6x16. 5 Nm.

Mouflage du câble

1. Pour mouflage 2/1 : tirer sans torsion le câble du tambour à câble à travers le moufle inférieur.
2. Pour mouflage 4/1 : tirer sans torsion le câble du tambour à câble à travers le moufle inférieur, à travers la poulie de renvoi et à nouveau à travers le moufle inférieur.

Montage du point fixe

Uniquement en cas de remplacement de la boîte à coin avec coin

Démontage de la boîte à coin

Axe de mesureTraverse à point fixe

1. Pousser la boîte à coin dans la traverse à point fixe.

Tenir compte du repère sur la traverse à point fixe.

1. Introduire l'axe de mesure dans la traverse à point fixe et la boîte à coin.

La flèche qui se trouve sur l'axe de mesure doit pointer vers le bas !

1. Contrôler si le support est déformé.

S'il est déformé, le support doit être remplacé.

1. Pousser le support sur l'axe de mesure.

Le support doit pouvoir entrer dans la rainure de l'axe de mesure sans tension.

L'axe de mesure ne doit pas être prétendu !

1. Visser le support avec la vis à côtes M6x20. 19 Nm.

Boîte à coin

1. Contrôler la lubrification de la boîte à coin et la lubrifier si nécessaire.

Lubrifiant : « Pâte haute température PBC 1574 ». Pour plus de détails, voir « Lubrifiants ».

1. Pousser l'extrémité du câble dans la boîte à coin depuis le bas.

Boîte à coin

1. Pousser l'extrémité du câble dans la boîte à coin depuis le haut de manière à former une boucle.

L'extrémité du câble dépasse en bas de la boîte à coin d'env. 150 mm.

CoinBoîte à coin

1. Poser le coin dans la boucle.

CoinBoîte à coin

1. Tirer le câble d'un coup sec.

• Le coin glisse dans la boîte à coin et le câble est serré.

Pince-câble

1. Pousser le pince-câble sur l'extrémité du câble.

Le pince-câble doit être monté avec la cote du tableau suivant sous la boîte à coin en fonction de la taille et de l'épaisseur de câble :

1. Visser le pince-câble.

Montage de la protection du câble sur le moufle inférieur

Sur toutes les ouvertures du moufle inférieur :

Profil de raccordement

1. Tenir la protection du câble contre le câble comme indiqué sur l'image.
2. Pousser vers le bas la protection du câble avec la fourche avant le long du câble et la placer ainsi avec l'extrémité arrière sous le profil de raccordement.

Protection du câbleCarter du moufle inférieur

1. Pousser d'abord la protection du câble dans le carter du moufle inférieur du côté de la patte courte.

1. Pousser ensuite la protection du câble dans le carter du moufle inférieur du côté de la patte longue.

Protection du câble

1. Placer la seconde protection du câble en bas dans le profil de raccordement.
2. Pousser vers le bas la protection du câble derrière le profil de raccordement et l'installer en haut sur le câble.
3. Pousser d'abord la protection du câble dans le carter du moufle inférieur du côté de la patte courte.
4. Pousser ensuite la protection du câble dans le carter du moufle inférieur du côté de la patte longue.

1. Emboîter les 2 protections du câble avec les pattes et les presser ensemble.

• Un claquement se fait entendre.

Fin du remplacement du câble

1. Enrouler complètement le câble par moteur.

Uniquement pour système électrique 3 ABUS avec commande par contacteurs ou ABULiner

Monter le fin de course de levage

1. Placer le crochet de levage dans la position précédemment notée.

ArbreBride du palier

1. Ouvrir le couvercle du boîtier de sélecteur de fin de course levage du tambour à câble.
2. Tourner l'arbre du fin de course de réducteur de manière à l'aligner sur le trou oblong de la bride du palier du tambour à câble.

Vis en matière plastique B6,3x25

1. Introduire l'arbre du fin de course de réducteur dans le trou oblong de la bride du palier et placer le fin de course sur les deux chevilles.
2. Visser le fin de course de réducteur avec les vis en matière plastique B6,3x25. 3 Nm.

Raccordement du fin de course de levage

1. Enficher le connecteur du câble de connexion sur la platine de contacteurs à cames.
2. Fermer le couvercle du logement.

Si les points de commutation sont décalés :

Normalement, le réglage du fin de course de levage après le remplacement du câble peut être supprimé dans beaucoup de cas, la position du crochet de levage ayant été auparavant mesurée, puis rejointe. Dans certains cas (par ex. si le câble est très endommagé ou mal enroulé sur le tambour à câble), il se peut que les points de commutation doivent être reréglés.

1. Réinitialiser les points de commutation du limiteur de course inférieure, du limiteur de course supérieure et du limiteur de course de secours.

Pour système électrique 3 ABUS avec commande par contacteurs : voir le manuel du produit « Fin de course de réducteur ABUS ».

Pour système électrique 3 ABUS avec ABULiner : voir le manuel du produit « Commande à variateur de fréquence de la vitesse de levage pour système électrique 3 ABUS »

Contrôle de la saillie du coin

1. Accrocher la charge au crochet de levage selon le tableau suivant, soulever et charger ainsi le câble.

Les indications dans le tableau sont des valeurs de référence, qui doivent être respectées avec une tolérance de ±20 %.

Respecter et ne pas dépasser la capacité maximale du treuil à câble !

1. Mesurer la saillie du coin et contrôler si les cotes indiquées dans le tableau sont respectées.

Remplacement de la traverse à point fixe avec boîte à coin et coin

Si la traverse à point fixe, la boîte à coin ou le coin sont endommagés, ils doivent être remplacés.

Démontage de la traverse à point fixe

Traverse à point fixeBoulon

1. Dévisser les vis à côtes du couvercle.
2. Retirer le couvercle du boulon.

Traverse à point fixeChâssis latéral

1. Retirer le boulon de la traverse à point fixe et des châssis latéraux.
2. Retirer la traverse à point fixe du châssis du chariot de direction.

Démontage de la boîte à coin

SupportTraverse à point fixe

1. Dévisser la vis à côtes M6x20 du support.
2. Retirer le support de l'axe de mesure.

Traverse à point fixeAxe de mesure

1. Retirer l'axe de mesure de la traverse à point fixe et de la boîte à coin.
2. Retirer de la traverse à point fixe la boîte à coin avec le coin et le câble.

Démontage du coin

Boîte à coin

1. Dévisser les écrous à côtes du pince-câble.
2. Tirer le pince-câble de l'extrémité du câble.

Coin

1. Retirer le coin avec le câble de la boîte à coin.

Montage du coin

Coin

1. Placer l'extrémité du câble autour du coin.

Le câble doit se trouver dans la rainure du coin sans dépasser !

1. Pousser le coin avec câble dans la boîte à coin et tirer d'un coup sec sur l'extrémité du câble.

• Le coin glisse dans la boîte à coin et coince le câble.

Boîte à coin

1. Pousser le pince-câble sur l'extrémité du câble.

Le pince-câble doit être monté avec la cote du tableau suivant sous la boîte à coin en fonction de la taille et de l'épaisseur de câble :

1. Visser les écrous à côtes du pince-câble.

1. Lubrifier la boîte à coin.

Lubrifiant : « Pâte haute température PBC 1574 ». Pour plus de détails, voir « Lubrifiants ».

Ne pas lubrifier l'axe de mesure/le boulon à embase ni la traverse à point fixe. Le lubrifiant ne doit pas entrer en contact avec la traverse à point fixe.

Montage de la boîte à coin

Traverse à point fixeAxe de mesure

1. Pousser la boîte à coin avec coin et câble dans la traverse à point fixe.

Tenir compte du repère sur la traverse à point fixe.

1. Introduire l'axe de mesure dans la traverse à point fixe et la boîte à coin.

La flèche qui se trouve sur l'axe de mesure doit pointer vers le bas !

SupportTraverse à point fixe

1. Contrôler si le support est déformé.

S'il est déformé, le support doit être remplacé.

1. Pousser le support sur l'axe de mesure.

Le support doit pouvoir entrer dans la rainure de l'axe de mesure sans tension.

L'axe de mesure ne doit pas être prétendu !

1. Visser le support avec la vis à côtes M6x20. 19 Nm.

Montage de la traverse à point fixe

Traverse à point fixeChâssis latéral

1. Enfoncer la traverse à point fixe entre les châssis latéraux du châssis du chariot de direction.
2. Enfoncer le boulon dans les châssis latéraux et la traverse à point fixe.

Traverse à point fixeBoulon

1. Visser le couvercle sur le boulon avec les 2 vis à côtes.

1. Accrocher la charge au crochet de levage selon le tableau suivant, soulever et charger ainsi le câble.

Les indications dans le tableau sont des valeurs de référence, qui doivent être respectées avec une tolérance de ±20 %.

Remarque

Respecter et ne pas dépasser la capacité maximale du treuil à câble !

Contrôle de la saillie du coin

1. Mesurer la saillie du coin et contrôler si les cotes indiquées dans le tableau sont respectées.

Remplacement de la traverse de la poulie de renvoi

Cette section s'applique uniquement dans le cas d'un treuil à câble avec mouflage 4/1.

Si des éléments de la traverse de la poulie de renvoi ou la traverse de la poulie de renvoi sont endommagés, ils doivent être remplacés.

Démontage de la traverse de la poulie de renvoi

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 5000 ou GM 6000

Clip de sécurité SL

1. Retirer les clips de sécurité SL des boulons.

Boulon

1. Retirer les 2 boulons de la traverse de la poulie de renvoi.

Traverse de la poulie de renvoi

1. Soulever la traverse de la poulie de renvoi des douilles de palier.

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 7000

Des deux côtés :

Clip de sécurité SL

1. Retirer le clip de sécurité SL du boulon.

Plaque d'arrêtBoulon

1. Retirer le boulon de la plaque d'arrêt et de la partie latérale.

Partie latérale

1. Retirer la plaque d'arrêt.

Partie latérale

1. Soulever la traverse de la poulie de renvoi des parties latérales.

Démontage de la poulie de renvoi

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 5000 ou GM 6000

Traverse de la poulie de renvoiCouvercle

1. Dévisser les 2 vis à côtes du couvercle.
2. Retirer le couvercle de la traverse de la poulie de renvoi.

BoulonTraverse de la poulie de renvoi

1. Retirer le boulon de la traverse de la poulie de renvoi et de la poulie de renvoi.
2. Retirer la poulie de renvoi de la traverse de la poulie de renvoi.

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 7000

Vis à côtes

1. Dévisser les 2 vis à côtes du couvercle.
2. Retirer le couvercle de la traverse de la poulie de renvoi.

Traverse de la poulie de renvoiBoulon

1. Retirer le boulon de la traverse de la poulie de renvoi et de la poulie de renvoi.
2. Retirer la poulie de renvoi de la traverse de la poulie de renvoi.

Montage de la poulie de renvoi

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 5000 ou GM 6000

BoulonTraverse de la poulie de renvoi

1. Pousser la poulie de renvoi dans la traverse de la poulie de renvoi.
2. Introduire le boulon dans la traverse de la poulie de renvoi et dans la poulie de renvoi.

Traverse de la poulie de renvoiCouvercle

1. Depuis l'autre côté, visser le couvercle sur le boulon avec les 2 vis à côtes.

Taille	Vis à côtes	Couple de serrage
GM5000	M10x20	75 Nm
GM6000	M10x20	75 Nm

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 7000

Traverse de la poulie de renvoiBoulon

1. Pousser la poulie de renvoi dans la traverse de la poulie de renvoi.
2. Lubrifier le boulon et l'introduire dans la traverse de la poulie de renvoi et dans la poulie de renvoi.

Lubrifiant : « Pâte haute température PBC 1574 ». Pour plus de détails, voir « Lubrifiants » « Lubrifiants ».

Vis à côtes

1. Visser le couvercle sur le boulon avec les vis à côtes M10x20. 75 Nm.

Montage de la traverse de la poulie de renvoi

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 5000 ou GM 6000

Traverse de la poulie de renvoi

1. Accrocher la traverse de la poulie de renvoi sur les douilles de palier.

Veiller à ce que la poulie de renvoi pointe en direction du motoréducteur du dispositif de levage.

Boulon

1. Pousser les 2 boulons dans la traverse de la poulie de renvoi.

Clip de sécurité SL

1. Placer les 2 clips de sécurité SL sur les boulons.

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 7000

BoulonTraverse de la poulie de renvoi

1. Lubrifier la surface de contact de la partie latérale.

Lubrifiant : vernis de glissement « OKS 511-Gleitlack ». Pour plus de détails, voir « Lubrifiants ».

1. Laisser sécher le vernis de glissement pendant 30 minutes !
2. Lubrifier à nouveau la surface de contact de la partie latérale.

Lubrifiant : « Pâte haute température PBC 1574 ». Pour plus de détails, voir « Lubrifiants ».

Partie latérale

1. Soulever la traverse de la poulie de renvoi dans les parties latérales.

La traverse de la poulie de renvoi doit pouvoir être déplacée à la main dans un sens et dans l'autre.

Des deux côtés :

Partie latérale

1. Enfoncer la plaque d'arrêt dans la partie latérale.

Plaque d'arrêtBoulon

1. Enfoncer le boulon à travers la plaque d'arrêt et la partie latérale.

Clip de sécurité SL

1. Placer les clips de sécurité SL sur les boulons.

Démontage du galet

Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.

Préparation du treuil à câble

1. Respecter les règles de sécurité du travail.
2. Soulager le sommier sur le treuil à câble à proximité du galet en procédant par le bas.

Démontage du motoréducteur

Boîtier du connecteur

1. Ouvrir le boîtier du connecteur du motoréducteur.
2. Retirer le câble de connexion de la prise femelle.

1. Déterminer le poids du motoréducteur. Voir manuel du produit Motoréducteur ABUS.
2. Sécuriser le motoréducteur de manière à ce que le poids soit maintenu sans danger et à ce que l’arbre de sortie ne soit pas soumis à des contraintes (suspendre par exemple à des élingues rondes).

Vis à côtesMotoréducteur

1. Sur le châssis latéral, dévisser les 4 vis à côtes du motoréducteur.

Châssis latéralMotoréducteur

1. Dégager le motoréducteur du châssis latéral.

Démontage du châssis latéral

Châssis latéral

1. Dévisser les 2 vis à côtes M10x30 du couvercle du châssis latéral.
2. Retirer le couvercle et les vis à côtes du châssis latéral.

1. Retirer le châssis latéral du boulon du sommier.

Démontage du galet

Circlip extérieurGalet

1. Mettre le châssis latéral avec les galets en haut sur un support plan.
2. Retirer les 2 circlips extérieurs de l'intérieur des 2 galets avec une pince.

Boulon

1. Dégager les 2 galets du boulon avec un outil adapté.

Montage du galet

Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.

Montage du galet

Boulon

1. Enfoncer les 2 galets sur les boulons en frappant dessus.

Circlip extérieurGalet

1. Placer le circlip extérieur (2x) à l'intérieur du galet avec une pince.

Montage du châssis latéral

1. Lubrifier le boulon de palier.

Lubrifiant : « Pâte haute température PBC 1574 SF ». Pour plus de détails, voir « Lubrifiants ».

1. Pousser le châssis latéral sur le boulon du sommier.

Châssis latéral

1. Visser le couvercle sur le châssis latéral avec 2 vis à côtes M10x30. 75 Nm.

Montage du motoréducteur

1. Déterminer le poids du motoréducteur. Voir manuel du produit Motoréducteur ABUS.
2. Sécuriser le motoréducteur de manière à ce que le poids soit maintenu sans danger et à ce que l’arbre de sortie ne soit pas soumis à des contraintes (suspendre par exemple à des élingues rondes).

Châssis latéralMotoréducteur

1. Lubrifier la denture sur l’arbre de sortie.

Lubrifiant pâte haute température Fuchs Lubritech PBC 1574. Pour plus de détails, voir le manuel du produit Motoréducteur ABUS.

Châssis latéralMotoréducteur

1. Pousser le motoréducteur dans le galet.
2. Visser le motoréducteur avec 4 vis à côtes M10x30. 75 Nm.

Raccordement du motoréducteur

Uniquement pour commande par contacteurs

Connecteur mâle sur le motoréducteurConnecteur mâle sur le motoréducteur

1. Placer le câble de connexion du motoréducteur dans le connecteur mâle du motoréducteur.
2. Placer le redresseur du frein dans le connecteur mâle du motoréducteur.
3. Placer les connecteurs enfichables et le câble de connexion dans le boîtier de connecteur.

Uniquement pour variateur de fréquence

Connecteur mâle sur le motoréducteurConnecteur mâle sur le motoréducteur

1. Enfoncer le connecteur femelle pour le motoréducteur sur le connecteur mâle sur le motoréducteur.
2. Enfoncer le connecteur femelle pour le frein sur le connecteur mâle sur le motoréducteur.

Connecteur enfichablePasse-câble

1. Pousser l'extrémité avant du câble de connexion (la gaine qui entoure le blindage est retirée à cet endroit) dans le clip de blindage.
2. Fixer le câble de connexion au clip de blindage avec un serre-câble.
3. Placer les connecteurs enfichables et le câble de connexion dans le boîtier de connecteur.

1. Fermer le boîtier du connecteur.

Contrôle du treuil à câble

1. Déposer à nouveau le treuil à câble.
2. Mettre le treuil à câble en service.
3. Contrôler le fonctionnement du galet.

Remplacement du tampon de sécurité

Si le tampon de sécurité est endommagé, il doit être remplacé.

Des deux côtés :

1. Dévisser le tampon de sécurité.

1. Visser les tampons de sécurité dans les plaques de tampon. Environ 30 Nm.

Le tampon de sécurité doit être en contact avec la plaque de tampon et la présence d'un espace n'est pas autorisée ; la jonction serait sinon interceptée par la vis et non par le tampon de sécurité.

Remplacement de l'interrupteur à levier en croix

Si l'interrupteur à levier en croix est endommagé, il doit être remplacé. Grâce au connecteur enfichable, le remplacement est possible sans travaux de câblage.

Accouplement

1. Dévisser les 2 vis du cache.
2. Retirer le cache.
3. Retirer de la platine l'accouplement du câble de connexion.

Il est inutile de dévisser le passe-câble à vis du cache. Le cache peut être monté à un nouvel interrupteur à levier en croix avec câble de connexion monté.

1. Placer l'accouplement sur le nouvel interrupteur à levier en croix.
2. Fermer le cache.
3. Bien visser les 2 vis. 3 Nm.

Schéma de circuit électrique interrupteur à levier en croix

• La numérotation des contacts indiquée sur le schéma de circuit électrique commence par 1 depuis la gauche et par ordre croissant.
• La désignation des microrupteurs commence par S1 à gauche en position de montage.

Lubrifiants

Tambour à câble en zone de bordure

Lubrification sur les lieux avec « Molykote PG-75 », numéro d'article ABUS 5168.

Lubrification en usine avec « Molykote PG-75 », numéro d'article ABUS 411.

Lubrifier le câble :

• Lors du changement du câble
• Lors du changement du guidage du câble
• Lors du contrôle régulier
• Lors d'une révision générale

Pour plus de détails, voir « Nettoyage et lubrification du tambour à câble ».

Câble et tambour à câble au centre

Lubrification sur les lieux avec « Chainlife S », numéro d'article ABUS 2717.

Lubrification en usine avec « Chainlife S », numéro d'article ABUS 2718.

Autres produits utilisables :

• Castrol « Viscogen KL 23 »
• Klüber « Grafloscon CA 901 Ultra Spray »
• Optimol « KL 23 »
• Shell « Malleus GL 95 »

Lubrifier le câble :

• Lors du changement du câble
• Lors du contrôle régulier
• Lors d'une révision générale

Pour plus de détails, voir « Nettoyage et lubrification du tambour à câble ».

Entraîneur sur le guidage du câble

Lubrification sur les lieux avec « Molykote PG-75 », numéro d'article ABUS 5168.

Lubrification en usine avec « Molykote PG-75 », numéro d'article ABUS 411.

Lubrifier l'entraîneur :

• Lors du changement du câble
• Lors du changement du guidage du câble
• Lors du contrôle régulier
• Lors d'une révision générale

Pour plus de détails, voir « Remplacer le câble ».

Traverse de crochet au niveau du moufle inférieur

Lubrification sur les lieux avec de la « Pâte haute température PBC 1574 » numéro d'article ABUS 6758.

Lubrification en usine avec « High-Lub LT1 EP » numéro d'article ABUS 317880.

Lubrifier la traverse de crochet :

• Lors du montage et du démontage
• Lors d'une révision générale

Roulement rainuré à billes au niveau du crochet de levage

Lubrification sur les lieux avec « Molykote PG-75 », numéro d'article ABUS 5168.

Lubrification en usine avec « High-Lub LT1 EP » numéro d'article ABUS 317880.

Lubrifier le roulement rainuré à billes :

• Lors du montage et du démontage
• Lors d'une révision générale

Boîte à coin

Lubrification sur les lieux avec de la « Pâte haute température PBC 1574 » numéro d'article ABUS 6758.

Lubrification en usine avec « High-Lub LT1 EP » numéro d'article ABUS 317880.

Lubrifier la boîte à coin à :

• Lors du changement du câble
• Lors du contrôle régulier
• Lors d'une révision générale

Pour plus de détails, voir « Remplacement de la traverse à point fixe avec boîte à coin et coin ».

Guidage du câble

Lubrification sur les lieux avec « Molykote PG-75 », numéro d'article ABUS 5168.

Lubrification en usine avec « Molykote PG-75 », numéro d'article ABUS 411.

Lubrifier le guidage du câble pour :

• Lors du changement du câble
• Lors du changement du guidage du câble
• Contrôle régulier, au moins une fois par an
• Lors d'une révision générale

Pour plus de détails, voir « Préparation du guidage du câble ».

Boulon dans la poulie de renvoi

Lubrification sur les lieux avec de la « Pâte haute température PBC 1574 » numéro d'article ABUS 6758.

Lubrification en usine avec « High-Lub LT1 EP » numéro d'article ABUS 317880.

Lubrifier le boulon :

• Lors du montage ou du démontage de la poulie de renvoi
• Lors d'une révision générale

Pour plus de détails, voir « Remplacement de la traverse de la poulie de renvoi ».

Douille de palier (sur le boulon à embase) sur la traverse de la poulie de renvoi et la traverse à point fixe

Lubrification sur les lieux avec de la « Pâte haute température PBC 1574 » numéro d'article ABUS 6758.

Lubrification en usine avec « High-Lub LT1 EP » numéro d'article ABUS 317880.

Lubrifier la douille de palier (sur le boulon à embase) :

• Lors du montage et du démontage de la traverse de la poulie de renvoi ou de la traverse à point fixe
• Lors d'une révision générale

Pour plus de détails, voir « Remplacement de la traverse à point fixe avec boîte à coin et coin » ou « Remplacement de la traverse de la poulie de renvoi ».

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 7000

Traverse de la poulie de renvoi

Lubrification sur les lieux avec de la « Pâte haute température PBC 1574 » numéro d'article ABUS 6758.

Lubrification en usine avec « OKS 511-Gleitlack » numéro d'article 18930 et « High-Lub LT1 EP », numéro d'article ABUS 317880.

Lubrifier les surfaces de contact de la traverse de la poulie de renvoi :

• Lors du montage et du démontage de la traverse de la poulie de renvoi
• Lors d'une révision générale.

Pour plus de détails, voir « Remplacement de la traverse de la poulie de renvoi ».

Roulement à rouleaux articulé du tambour à câble

Lubrification sur les lieux avec « High-Lub LT1 EP », numéro d'article ABUS 317880.

Lubrification en usine avec « High-Lub LT1 EP » numéro d'article ABUS 317880.

Lubrifier le roulement à rouleaux articulé :

• Lors du montage et du démontage du roulement à rouleaux articulé
• Lors d'une révision générale

Boulon sur les châssis latéraux

Lubrification sur les lieux avec de la « Pâte haute température PBC 1574 » numéro d'article ABUS 6758.

Lubrification en usine avec graisse multi-usages « High-Lub LT1 EP » numéro de l'article 317880.

Lubrifier le boulon sur les châssis latéraux :

• Lors du montage et du démontage des châssis latéraux
• Lors d'une révision générale.

Pour plus de détails, voir « Montage du galet ».

Liste des couples de serrage

Point fixe d'extrémité

Entraîneur

Pince-câble

Protection anti-soulèvement

• Vis hexagonale M16x60 avec rondelles et écrou
• Couple de serrage : 250 Nm.

Service après-vente ABUS
